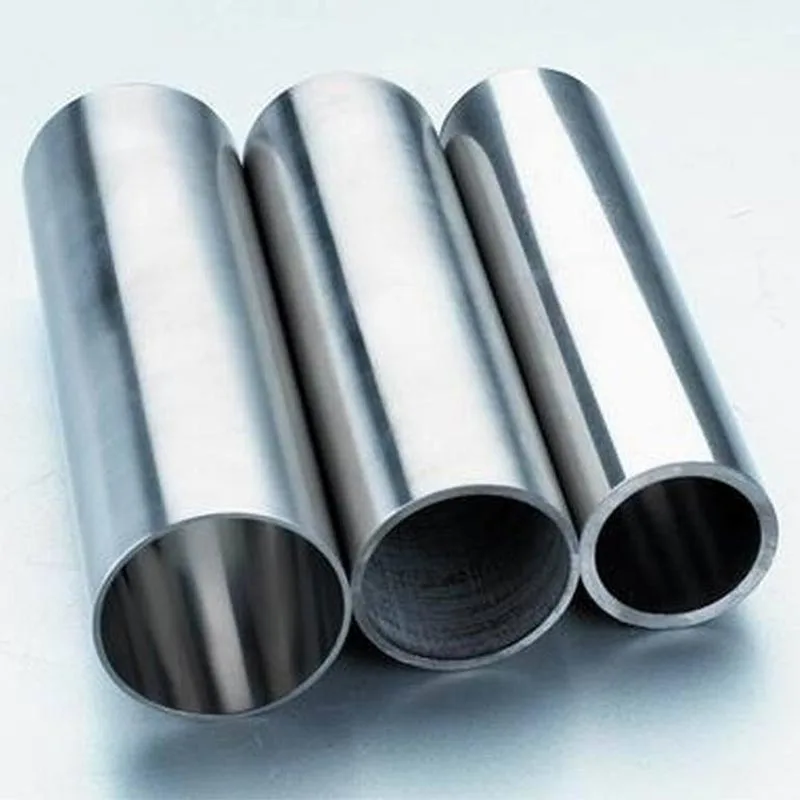

Co sprawia, że ​​rura bez szwu ze stali nierdzewnej 310S nadaje się do zastosowań wysokotemperaturowych?

Bezszwowa rura ze stali nierdzewnej 310Sjest przeznaczony do systemów przemysłowych, w których liczy się podwyższona temperatura, odporność na utlenianie, bezszwowa konstrukcja i stabilność materiału. Gatunek 310S łączy w sobie wysoką zawartość chromu i niklu z niskoemisyjnym składem, dzięki czemu nadaje się do wybranych komponentów piecowych, do obróbki cieplnej, petrochemicznej, spalania i obróbki cieplnej. Kluczem do prawidłowego wyboru nie jest sama temperatura: atmosferę pracy, obciążenie mechaniczne, cykle termiczne, metodę produkcji, wymiary i obowiązujące specyfikacje należy rozpatrywać łącznie.

1. Jaki jest ten gatunek i konstrukcja rury?

310S to austenityczna stal nierdzewna o niskiej zawartości węgla, opracowana do środowisk, w których głównym wymaganiem materiałowym jest odporność na ciepło. W powszechnie używanych oznaczeniach gatunek jest oznaczony jako UNS S31008 i EN 1.4845. Jego skład chemiczny charakteryzuje się wysokim poziomem chromu i niklu, podczas gdy limit węgla jest kontrolowany na niższym poziomie niż w przypadku standardowego 310. To połączenie zapewnia temu gatunkowi użyteczną równowagę między odpornością na utlenianie, odpornością na podwyższoną temperaturę i przydatnością produkcyjną.

Równie ważna jest konstrukcja rury. Rura bez szwu powstaje bez wzdłużnego złącza spawanego. W przypadku wymagających urządzeń procesowych ta ciągła konstrukcja rurowa może stanowić ważną część projektu, ponieważ inżynier nie wybiera produktu z wzdłużną spoiną biegnącą wzdłuż granicy ciśnienia lub procesu.

Asortyment produktów powszechnie kojarzony z tym gatunkiem obejmuje przemysłowe elementy rurowe do urządzeń do obróbki cieplnej, kotłów, systemów odzyskiwania ciepła, sprzętu petrochemicznego, systemów spalania i innych zespołów wysokotemperaturowych. Prawidłowy projekt zależy jednak od całego środowiska operacyjnego, a nie od samej nazwy gatunku.

2. Jak skład materiału wpływa na wydajność?

Głównym powodem, dla którego inżynierowie wybierają stal 310S do zastosowań termicznych, jest skład chemiczny stopu. Chrom i nikiel występują w ilościach znacznie wyższych od występujących w wielu austenitycznych stalach nierdzewnych ogólnego przeznaczenia. Te pierwiastki stopowe wpływają na zachowanie stali pod wpływem ciepła, tlenu i cykli termicznych.

Chrom wspomaga odporność na utlenianie

Chrom sprzyja tworzeniu się ochronnej warstwy tlenku bogatej w chrom na powierzchni stali. W utleniającym środowisku o wysokiej temperaturze to zachowanie ochronne ma kluczowe znaczenie dla odporności gatunku na osadzanie się kamienia i degradację powierzchni. Jest to jeden z powodów, dla których rozważa się ten materiał na elementy pieców, części związane ze spalaniem i inny sprzęt narażony na działanie gorących gazów.

Nikiel podtrzymuje strukturę austenityczną

Nikiel pomaga stabilizować strukturę austenityczną i poprawia zachowanie gatunku w podwyższonych temperaturach. Wysoka zawartość niklu pomaga również odróżnić ten stop od bardziej zwykłych gatunków stali nierdzewnej, przeznaczonych przede wszystkim do ogólnej odporności na korozję przemysłową.

Niska zawartość węgla zmienia zachowanie produkcyjne

Oznaczenie „S” jest ważne, ponieważ wskazuje na wersję stopu o niższej zawartości węgla. Maksymalna zawartość węgla wynosząca 0,08% pomaga zmniejszyć wytrącanie się węglika chromu w porównaniu z wariantami o wyższej zawartości węgla podczas spawania i ekspozycji termicznej. Ta cecha może być przydatna, gdy komponenty są spawane, produkowane lub poddawane wielokrotnemu nagrzewaniu.

• Wysoka zawartość chromu zapewnia odporność na utlenianie i osadzanie się kamienia w odpowiednich atmosferach o wysokiej temperaturze.
• Wysoka zawartość niklu przyczynia się do struktury austenitycznej i stabilności w podwyższonej temperaturze.
• Niższa zawartość węgla poprawia przydatność gatunku do elementów spawanych i obrabianych termicznie.
• Powstały stop jest szczególnie przydatny tam, gdzie odporność na temperaturę jest ważniejsza niż szerokie zastosowanie gatunków takich jak 304.

Zalet tych nie należy interpretować jako uniwersalnej odporności na każde środowisko o wysokiej temperaturze. Gazy zawierające siarkę, warunki nawęglania, atmosfery redukujące, stopione materiały, obciążenia mechaniczne i gradienty termiczne mogą zmieniać zachowanie materiału. Dlatego dobra inżynieria zaczyna się od zidentyfikowania rzeczywistej atmosfery i profilu temperatury.

3. Co się dzieje w przypadku pracy w wysokiej temperaturze?

Sprzęt wysokotemperaturowy rzadko działa w jednym stałym stanie. Rurę można podgrzewać stopniowo, utrzymywać w temperaturze docelowej, wystawiać na działanie gazów procesowych, wielokrotnie chłodzić i ponownie podgrzewać. Reakcja materiału podczas tego pełnego cyklu ma większe znaczenie niż pojedyncza liczba temperatur.

Utlenianie i skalowanie

W atmosferach utleniających wysoki poziom chromu pomaga wytworzyć na powierzchni ochronną warstwę tlenku. Jest to jeden z głównych powodów, dla których ten gatunek jest używany do produkcji elementów pieców i elementów do obróbki cieplnej. Wraz ze wzrostem temperatury utlenianie staje się coraz bardziej znaczące, dlatego przy wyborze materiału należy wziąć pod uwagę atmosferę roboczą i oczekiwany czas ekspozycji, a nie opierać się wyłącznie na nominalnej temperaturze granicznej.

Cykl termiczny

Powtarzające się ogrzewanie i chłodzenie powodują rozszerzanie i kurczenie termiczne. Różnice temperatur pomiędzy powierzchnią wewnętrzną i zewnętrzną mogą również powodować gradienty termiczne i lokalne naprężenia. W przypadku rury używanej jako część pieca lub zespołu do obróbki cieplnej projektant powinien łącznie rozważyć grubość ścianki, utwierdzenie, szybkość nagrzewania, szybkość chłodzenia, rozmieszczenie podpór i projekt połączenia.

Obciążenie mechaniczne w temperaturze

Podwyższona temperatura zmienia zachowanie mechaniczne. Wytrzymałość, odporność na pełzanie i długotrwałe odkształcenia stają się coraz ważniejsze wraz ze wzrostem temperatury pracy. Dlatego rurę przenoszącą ciśnienie wewnętrzne, gazy procesowe lub obciążenia mechaniczne należy oceniać, korzystając z przepisów projektowych i zależnych od temperatury danych materiałowych wymaganych dla systemu.

Przydatnym podejściem inżynierskim jest zdefiniowanie maksymalnej temperatury roboczej, normalnego zakresu roboczego, atmosfery, ciśnienia lub obciążenia mechanicznego, cyklu termicznego, konfiguracji podpór i oczekiwanych etapów produkcji przed potwierdzeniem gatunku i wymiarów.

4. Dlaczego bezszwowa konstrukcja ma znaczenie?

Zasadnicza różnica między rurą bez szwu a rurą spawaną polega na sposobie formowania przekroju rurowego. Bezproblemowa produkcja polega na tym, że rura nie ma wzdłużnego szwu spawanego, podczas gdy produkty spawane opierają się na uformowanym odcinku taśmy lub płyty łączonym wzdłuż szwu.

Ta różnica nie sprawia, że ​​rura bez szwu nadaje się automatycznie do każdego zastosowania, ale może być cenna tam, gdzie projektant sprzętu preferuje konstrukcję ciągłą. Wybór może być podyktowany wymaganiami ciśnieniowymi, geometrią, warunkami procesu, wymaganiami normowymi lub potrzebą bezszwowej formy rurowej.

Ciągła geometria rurowa

Brak spoiny wzdłużnej upraszcza geometrię produktu w przypadku projektów, które szczególnie wymagają bezszwowej konstrukcji. Pozwala to również uniknąć konieczności oceny spoiny wzdłużnej jako części podstawowej ścieżki produkcyjnej rury.

Nadaje się do wybranych zastosowań wysokotemperaturowych

Rury pieca, rury zabezpieczające termopary, rury procesowe i inne elementy rurowe mogą zyskać na bezszwowej konstrukcji, jeśli wymaga tego specyfikacja. Materiał i proces produkcyjny nadal muszą spełniać odpowiednie wymagania dotyczące wymiarów, obróbki cieplnej, testowania i kontroli.

Wymiary pozostają krytyczne

Bezszwowa konstrukcja to tylko część produktu. Średnica zewnętrzna, grubość ścianki, długość, przygotowanie końcówek, prostota, stan powierzchni i tolerancja wymiarowa wpływają na to, czy rurę można zamontować w prawdziwym zespole.

• Sprawdź, czy projekt wyraźnie wymaga konstrukcji bezszwowej, czy też umożliwia konstrukcję spawaną.
• Przed złożeniem zamówienia należy potwierdzić wymaganą średnicę zewnętrzną i grubość ścianki.
• Sprawdź konfigurację końcową wymaganą do spawania, mocowania, podpór lub instalacji.
• Zdefiniuj wymagany stan powierzchni, gdy ważne jest utlenianie, czystość lub dalsza obróbka.

5. Gdzie jest powszechnie stosowana ta rura?

Gatunek ten jest szczególnie istotny dla urządzeń narażonych na działanie podwyższonej temperatury i atmosfery utleniającej. Dlatego jego zastosowania są ściśle powiązane z obróbką termiczną, wytwarzaniem ciepła, spalaniem i systemami przemysłowymi, w których zwykłe gatunki stali nierdzewnej mogą nie zapewniać pożądanej odporności na wysokie temperatury.

Dopasowanie aplikacji powinno nastąpić przed złożeniem zamówienia

Ten sam gatunek może działać inaczej w dwóch zastosowaniach, ponieważ środowisko jest inne. Rura pieca wystawiona na działanie czystego powietrza utleniającego nie jest równoważna rurze wystawionej podczas wyłączenia na działanie gazów procesowych zawierających związki siarki, gazy bogate w węgiel lub agresywne kondensaty.

Inżynierowie powinni zatem zdefiniować faktyczny proces przed wyborem grubości ściany lub złożeniem zamówienia. Do ważnych danych wejściowych zalicza się temperaturę ciągłą i szczytową, skład atmosfery, ciśnienie wewnętrzne, obciążenie zewnętrzne, cykle termiczne, projekt połączenia i oczekiwane warunki konserwacji.

6. Jak inżynierowie powinni wybrać właściwą specyfikację?

Wybór odpowiedniego produktu wymaga czegoś więcej niż tylko potwierdzenia numeru stopu. Kompletne technicznie zapytanie zwykle obejmuje gatunek materiału, konstrukcję rury, wymiary, długość, stan powierzchni, przygotowanie końcówek, wymagania kontrolne i obowiązującą specyfikację.

Zacznij od warunków świadczenia usług

Zamiast po prostu podawać „wysoką temperaturę”, zapisz rzeczywistą temperaturę roboczą. Przydatne badanie rozróżnia normalną temperaturę pracy, maksymalną temperaturę pracy, temperaturę rozruchu, temperaturę wyłączenia i częstotliwość cykli termicznych.

Zdefiniuj atmosferę procesu

Często pomijana jest atmosfera. Środowiska bogate w tlen, neutralne, redukujące, nawęglane, zawierające siarkę i spalania mogą narzucać bardzo różne wymagania materiałowe. Gatunek odpowiedni w jednej atmosferze może nie być najlepszym wyborem w innej.

Potwierdź wymiary

Wspomniany asortyment obejmuje średnice zewnętrzne od 6 mm do 89 mm, grubości ścianek od 3 mm do 30 mm oraz długości standardowe od 3000 mm do 10000 mm. Dostawy mogą być cięte na wymiar zgodnie z wymaganiami zamówienia.

Nie należy przyjmować wartości temperatury jako jedynej decyzji

Materiał może być odporny na utlenianie w danej temperaturze, a jednocześnie nie nadawać się do określonego obciążenia mechanicznego lub atmosfery chemicznej. Dlatego dobry wybór łączy wydajność metalurgiczną z konstrukcją sprzętu. Ostateczny wybór należy sprawdzić pod kątem obowiązujących przepisów technicznych, normy produktu i rzeczywistych warunków procesu.

7. Co należy wziąć pod uwagę podczas produkcji?

Dostarczona rura często stanowi jedynie punkt wyjścia. Projekty przemysłowe mogą wymagać cięcia, fazowania, spawania, gięcia, montażu, czyszczenia powierzchni lub montażu w większych piecach i konstrukcjach procesowych.

Przygotowanie do cięcia i długości

Przygotowanie do cięcia na długość może ograniczyć dalsze prace produkcyjne, gdy znana jest długość końcowa. Ostateczną tolerancję cięcia należy jeszcze uzgodnić z wymaganiami projektu, tak aby przygotowany kształtownik pasował do sekwencji montażu.

Skośne końcówki

Skośne końce mogą ułatwić przygotowanie do spawania, gdy częścią zespołu jest połączenie spawane doczołowo. Geometrię skosu należy określić przed produkcją, ponieważ różne procedury produkcyjne mogą wymagać różnych konfiguracji końcówek.

Przygotowanie powierzchni

Trawienie i pasywacja mogą być stosowane w celu usunięcia tlenków powierzchniowych i uzyskania czystszej powierzchni stali nierdzewnej. To, czy te zabiegi są potrzebne, zależy od trasy produkcji, kolejności produkcji, wymagań dotyczących wyglądu i środowiska świadczenia usług.

Rozważania spawalnicze

Niska zawartość węgla jest jedną z charakterystycznych cech 310S. Podczas produkcji procedurę spawania, dobór wypełniacza, dopływ ciepła, projekt złącza i obróbkę po spawaniu należy określić zgodnie z obowiązującą procedurą spawania i specyfikacją materiału, a nie zakładać na podstawie nazwy stopu.

1. Przed cięciem lub formowaniem potwierdź wymagany materiał i wymiary.
2. Porównaj przygotowanie końcowe z planowanym procesem łączenia.
3. Chroń powierzchnię ze stali nierdzewnej przed zanieczyszczeniem podczas produkcji i obsługi.
4. Jeśli wymagane jest połączenie spawane, należy zastosować kwalifikowaną procedurę spawania.
5. Przed montażem sprawdź gotowe wymiary i stan powierzchni.

W przypadku sprzętu wysokotemperaturowego jakość produkcji ma bezpośredni wpływ na obsługę. Lokalne uszkodzenia, zanieczyszczenia, złe dopasowanie, niewłaściwe procedury spawania lub niewłaściwa grubość ścianki mogą powodować problemy, nawet jeśli sam materiał bazowy jest prawidłowo dobrany.

8. Jakie kontrole i dokumenty mają znaczenie?

Identyfikowalność staje się szczególnie ważna, gdy rury ze stali nierdzewnej są stosowane w kotłach, systemach obróbki cieplnej, sprzęcie petrochemicznym i innych instalacjach inżynieryjnych. Dokumentacja powinna umożliwiać dopasowanie zakupionego materiału do specyfikacji zakupu i ostatecznego zastosowania.

Dokumentacja materiałowa

W zależności od zamówienia i obowiązującej specyfikacji dokumentacja może obejmować certyfikat badania materiału, taki jak EN 10204 3.1, zapisy składu chemicznego, wyniki testów mechanicznych, świadectwo pochodzenia, fakturę handlową i listę pakowania.

Wymagania testowe

Obowiązująca specyfikacja rur określa, które badania są obowiązkowe, a które dodatkowe wymagania. Na przykład w przypadku rur ze stali nierdzewnej austenitycznej objętych normą ASTM A312 specyfikacja dotyczy obróbki cieplnej, testów mechanicznych, nieniszczących testów elektrycznych lub testów hydrostatycznych i innych wymagań. Nabywcy powinni określić obowiązującą specyfikację, zamiast traktować wszystkie wymagania dotyczące kontroli jako uniwersalne.

Planowanie inspekcji

Jasny plan inspekcji powinien rozróżniać kontrole jakości producenta, wymagane testy standardowe, inspekcje określone przez klienta i opcjonalną weryfikację przez stronę trzecią. Zapobiega to niepewności na późniejszym etapie procesu zakupowego.

• Zweryfikuj identyfikację gatunku i ciepła z dokumentacją materiałową.
• Potwierdź wymiary i grubość ścianki zgodnie ze specyfikacją zakupu.
• Przed wysyłką sprawdź stan powierzchni i przygotowanie końcówek.
• Potwierdź wymagane badania mechaniczne i nieniszczące dla obowiązującej specyfikacji.
• Należy przechowywać dokumentację powiązaną z dostarczoną rurą w celu zapisów instalacji i konserwacji.

9. Jak wypada w porównaniu z innymi gatunkami stali nierdzewnej?

Porównanie materiałów jest przydatne, gdy zastosowanie może potencjalnie obejmować więcej niż jeden gatunek stali nierdzewnej. Celem nie jest stwierdzenie, że pojedynczy gatunek jest uniwersalnie lepszy, ale określenie, które cechy materiału odpowiadają rzeczywistemu środowisku.

Porównanie pokazuje, dlaczego wybór gatunku powinien być powiązany z warunkami pracy. Gatunek ogólnego przeznaczenia może być całkowicie odpowiedni dla umiarkowanego środowiska przemysłowego, podczas gdy gatunek żaroodporny staje się coraz bardziej odpowiedni w miarę wzrostu wymagań dotyczących temperatury i utleniania.

310S kontra 310

Najbardziej bezpośrednie porównanie dotyczy gatunku 310S i standardowego gatunku 310. Główną różnicą jest zawartość węgla. Niższa zawartość węgla w 310S pomaga zmniejszyć wytrącanie się węglika chromu i może sprawić, że materiał będzie bardziej odpowiedni do zespołów spawanych lub obrabianych termicznie.

310S kontra 304

304 jest jedną z najczęściej stosowanych austenitycznych stali nierdzewnych ogólnego przeznaczenia. Jest to dobra opcja dla wielu środowisk korozyjnych i przemysłowych, ale zastosowania, w których dominują podwyższona temperatura i odporność na utlenianie, mogą wymagać zastosowania gatunku o wyższej zawartości stopu, odpornego na ciepło.

310S kontra 321

321 wykorzystuje stabilizację tytanem i jest często wybierany, gdy ten mechanizm stabilizacji jest ważną częścią projektu. Zamiast tego 310S opiera się na wysokiej zawartości chromu i niklu oraz kontrolowanym poziomie węgla ze względu na swoją rolę wysokotemperaturową. O ostatecznym wyborze powinna decydować atmosfera pracy i zakres temperatur.

10. Często zadawane pytania

W przypadku projektów przemysłowych najbardziej niezawodna specyfikacja zaczyna się od środowiska operacyjnego, a następnie sięga wstecz do gatunku materiału, konstrukcji rur, wymiarów, produkcji, kontroli i dokumentacji. Takie podejście pomaga zapewnić, że wybrana rura ze stali nierdzewnej będzie pasować do rzeczywistego wyposażenia, zamiast polegać wyłącznie na nazwie materiału.

Wymiary produktu, opcje obróbki, zakres kontroli i dokumentacja powinny zostać potwierdzone z ostateczną specyfikacją zakupu przed rozpoczęciem produkcji.
