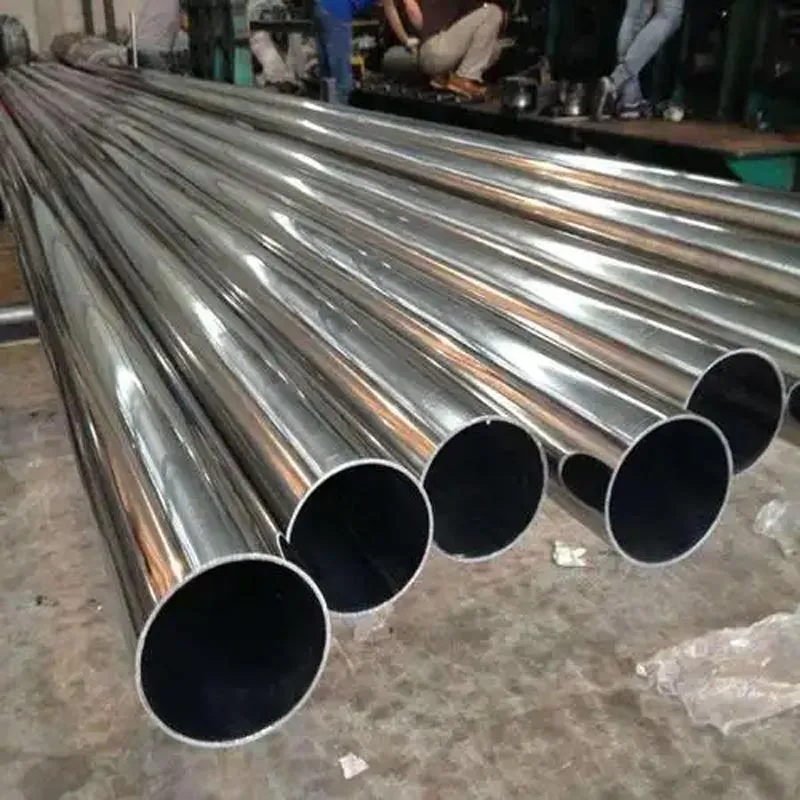

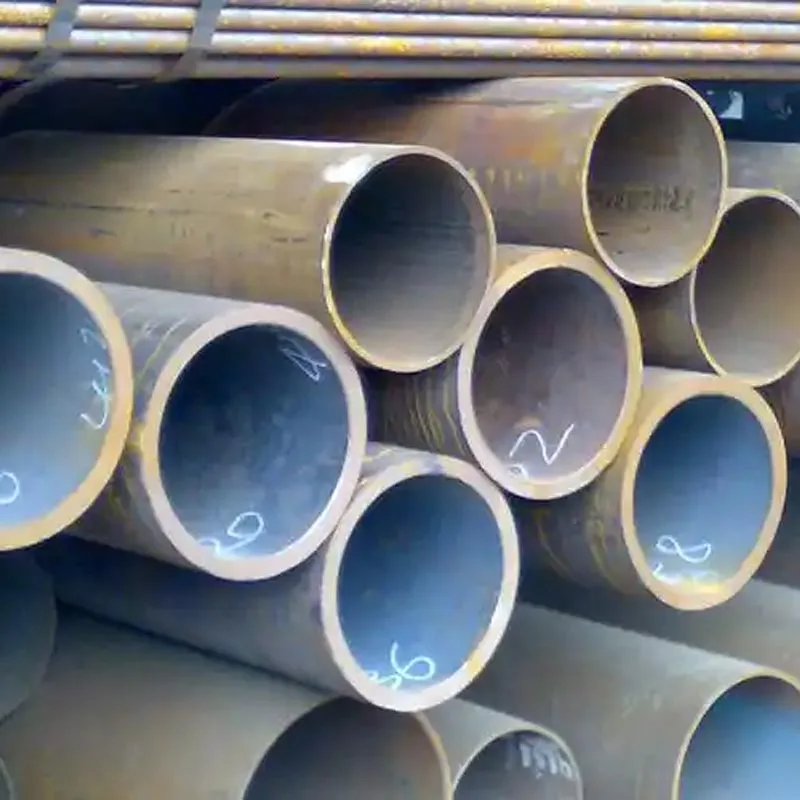

Rura bez szwu GH4169

Wytwarzane metodą wytłaczania na gorąco z kęsów topionych próżniowo (VIM) i przetapianych łukowo próżniowo (VAR), GH4169 rura bez szwu charakteryzuje się całkowicie bezszwową konstrukcją, bez wzdłużnych szwów spawalniczych i stref wpływu ciepła.

Stop osiąga wyjątkowe właściwości mechaniczne dzięki wytrącaniu γ'' (Ni₃Nb) i γ' (Ni₃(Al,Ti)) wzmocnienie podczas kontrolowanego procesu starzenia, zapewniając:

● Granica plastyczności powyżej 1034 MPa
● Możliwość pracy w temperaturze do 700°C
● Doskonała odporność na pełzanie
● Doskonała wytrzymałość zmęczeniowa
● Długoterminowa stabilność strukturalna w warunkach cykli termicznych

Te właściwości sprawiają, że rura bez szwu GH4169 jest preferowanym materiałem do silników lotniczych, turbin gazowych, systemów nuklearnych, i wysokociśnieniowego sprzętu na polach naftowych.

Dlaczego warto wybrać rurę bez szwu GH4169?

Bezszwowa struktura zapewniająca większą niezawodność

W przeciwieństwie do spawanych rur ze stopu niklu, rura bez szwu GH4169 jest produkowana poprzez wytłaczanie na gorąco, tworząc ciągły przepływ ziaren wzdłuż ściany rury.
Ten proces produkcyjny eliminuje potencjalne słabe punkty spowodowane spawaniem i zapewnia:

● Brak wzdłużnej spoiny
● Brak strefy wpływu ciepła
● Poprawiona plastyczność obwodowa
● Większa odporność na wahania ciśnienia i obciążenia zmęczeniowe

Ta bezszwowa konstrukcja jest przeznaczona do urządzeń obrotowych i komponentów wysokotemperaturowych narażonych na tysiące cykli operacyjnych zapewnia większą niezawodność usług.

Hartowanie wydzieleniowe w celu uzyskania wysokiej wytrzymałości

GH4169 uzyskuje swoją wyjątkową wytrzymałość dzięki dokładnie kontrolowanemu procesowi obróbki cieplnej, a nie prostemu stopowi kompozycja.
Typowy proces obejmuje:

● Wyżarzanie rozpuszczające w temperaturze 950–980°C
● Starzenie w temperaturze 720°C przez 8 godzin
● Kontrolowane chłodzenie do 620°C
● Dojrzewanie wtórne przez 8 godzin

Ten cykl starzenia powoduje wytrącanie się wzmacniających osadów w całym materiale, osiągając równowagę:

● Wysoka granica plastyczności
● Dobre wydłużenie
● Doskonała odporność na pełzanie
● Stabilna wydajność w podwyższonych temperaturach

Ji Lai Da wykonuje wytłaczanie, obróbkę przesycającą i starzenie wewnętrznie, aby utrzymać stałą jakość i pełnię identyfikowalność każdej partii produkcyjnej.

Kluczowe parametry specyfikacji

Główne zastosowania

1. Przemysł lotniczy

Rura bez szwu GH4169 jest szeroko stosowana w samolotach i silnikach lotniczych, gdzie utrzymanie wytrzymałości jest wysokie temperatury są krytyczne.

Typowe zastosowania obejmują:
● Ramy montażowe silnika
● Obudowy turbin
● Wkłady komory spalania
● Pierścienie osłony turbiny
● Elementy dopalacza

Stop zachowuje właściwości mechaniczne w warunkach ciągłego narażenia na wibracje, cykle termiczne i podwyższone temperatury pracy.

2. Przemysł wytwarzania energii

W przemysłowych turbinach gazowych elementy strefy spalania pracują w ekstremalnych warunkach termicznych, w których zwykła stal nierdzewna stale nie są w stanie zapewnić wystarczającej żywotności.

GH4169 jest powszechnie wybierany do:
● Elementy turbiny wysokotemperaturowe
● Części układu spalania
● Konstrukcje nośne

Doskonała odporność na zmęczenie i pełzanie zapewnia długotrwałą pracę mierzoną w dziesiątkach tysięcy godzin.

3. Zastosowania nuklearne oraz naftowe i gazowe

Rura bez szwu GH4169 jest również stosowana w wymagających środowiskach wymagających wysokiej wytrzymałości i odporności na korozję.

Zastosowania obejmują:
● Wsporniki kanałów paliwa jądrowego
● Rurki prowadzące drążki sterujące
● Wyposażenie głowicy odwiertu HPHT
● Narzędzia wiertnicze
● Podpowierzchniowe obudowy zaworów bezpieczeństwa

Materiał działa niezawodnie w warunkach wysokiego ciśnienia, podwyższonej temperatury, siarkowodoru i media korozyjne.

Proces produkcyjny i kontrola jakości

Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produkuje rury bez szwu GH4169 w swoim zakładzie w Wuxi przy użyciu kontrolowanych procedury produkcyjne od przygotowania kęsów do kontroli końcowej.

Proces produkcyjny obejmuje: 1. Przygotowanie kęsów VIM + VAR 2. Formowanie na gorąco 3. Wyżarzanie roztworowe 4. Leczenie starzenia 5.Kontrola ultradźwiękowa 6.Badania mechaniczne i wymiarowe

Do każdej partii produkcyjnej dołączana jest pełna dokumentacja obejmująca:
● Certyfikat testu młyna EN 10204 3.1
● Raport składu chemicznego
● Zapis obróbki cieplnej
● Wyniki testów mechanicznych
● Dokumentacja inspekcyjna

Ten system identyfikowalności umożliwia klientom z branży lotniczej, energetycznej i przemysłowej weryfikację jakości materiałów w całym procesie cały łańcuch dostaw.

Informacje o zamawianiu

Prosząc o wycenę rury bez szwu GH4169, klienci powinni podać:
● Wymagana średnica i grubość ścianki
● Obowiązująca norma (GB/T, ASTM B670, AMS 5596 itp.)
● Temperatura i ciśnienie robocze
● Wymagania dotyczące obróbki cieplnej
● Specyfikacje inspekcji
● Wymagana ilość

Zespół techniczny Ji Lai Da sprawdza każde wymaganie przed rozpoczęciem produkcji, aby zapewnić spełnienie wymagań dostarczonej rury bez szwu GH4169 wymagane właściwości mechaniczne, tolerancje wymiarowe i standardy zastosowań.

Często zadawane pytania

P: Czy GH4169 to to samo co Inconel 718?

O: Tak. GH4169 to chińskie oznaczenie w GB/T 14992 dla stopu znanego jako Inconel 718 (UNS N07718) w systemu ASTM. Wymagania chemiczne i mechaniczne są równoważne w obu standardach.

P: Czy rurę bez szwu GH4169 można stosować w temperaturze powyżej 700°C?

Odp.: Nie zaleca się długotrwałego użytkowania w temperaturze powyżej 700°C, ponieważ osady gamma-double-prim zaczynają się zwiększać, zmniejszenie wytrzymałości długoterminowej. Do pracy ciągłej w temperaturze powyżej 700°C należy rozważyć GH4145 (Inconel X-750) lub GH4099 zamiast tego.

P: Czy dostarczacie wyłącznie w stanie wyżarzonym w roztworze?

O: Tak. W zamówieniu określ, czy potrzebujesz stali postarzanej, czy tylko wyżarzonej. Jiangsu Ji Lai Da Firma Nickel-Based Alloy Co., Ltd. może wysłać którykolwiek z nich, a certyfikat testu walcowniczego będzie odzwierciedlał rzeczywisty stan dostarczone.

P: Jakie badania nieniszczące przeprowadza się na rurach bez szwu GH4169?

Odp.: Testy ultradźwiękowe zgodnie z normą ASTM E213 i kontrola prądami wirowymi zgodnie z normą ASTM E309 są standardem w przypadku każdej partii. Dodatkowe metody testowania można ustalić na życzenie podczas składania zamówienia.
