Kup bezszwową rurkę o specjalnym kształcie ze stopu niklu od profesjonalnego producenta

Nie każda rura musi być okrągła. W zastosowaniach stopów niklu geometria przekroju często wykonuje tyle samo pracy inżynieryjnej, co skład chemiczny samego stopu. Profil sześciokątny zabezpiecza przed poślizgiem obrotowym w zespole łącznika pracującym w wysokiej temperaturze. Przekrój owalny zwiększa stosunek powierzchni do objętości wymiennika ciepła bez zwiększania grubości ścianki. Kształt litery L pasuje do narożnika konstrukcyjnego, w którym okrągła rura marnowałaby połowę jej powierzchni. To nie są wybory estetyczne. Są to decyzje funkcjonalne podejmowane na etapie projektowania i wymagają metody produkcyjnej, która zapewni je bez spawów.

Tą drogą jest wytłaczanie na gorąco. W procesie tym podgrzany kęs przechodzi przez ukształtowaną matrycę, a metal przepływa do dowolnego profilu określonego przez otwór matrycy. Bez spoin spawalniczych, bez wieloetapowego formowania, bez łączenia po wytłaczaniu. W przypadku stopów niklu – materiałów już trudnych do odkształcenia w temperaturze pokojowej – to jednoetapowe kształtowanie jest nie tylko wygodne. Często jest to jedyna metoda uzasadniona ekonomicznie i technicznie.

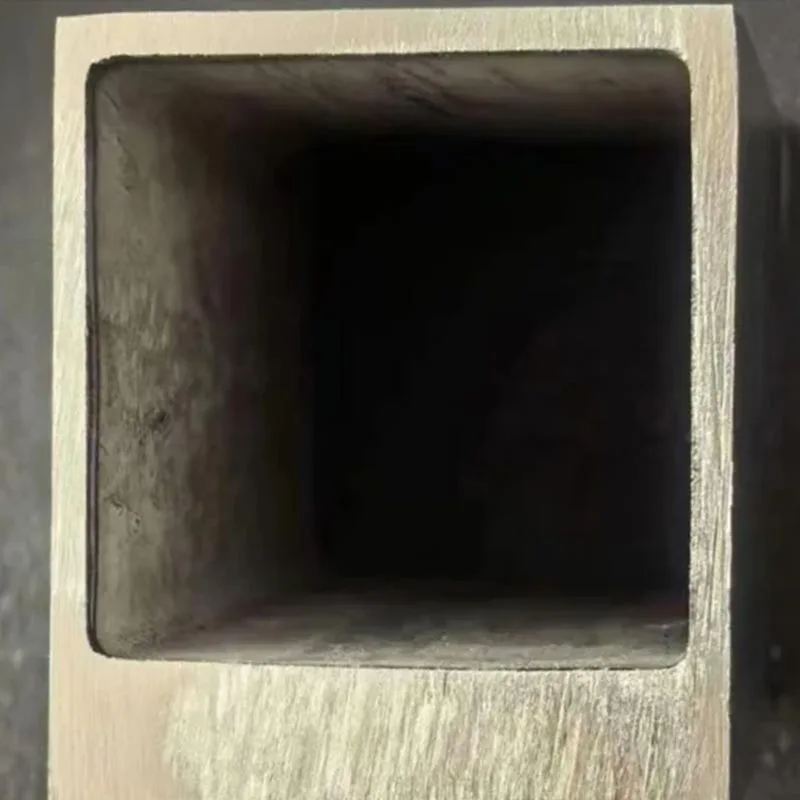

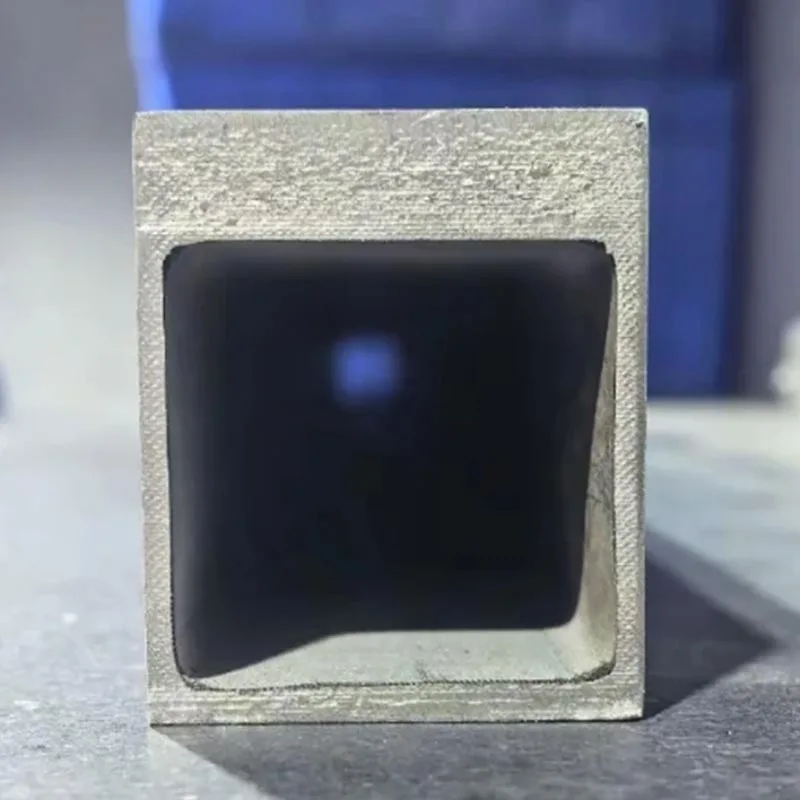

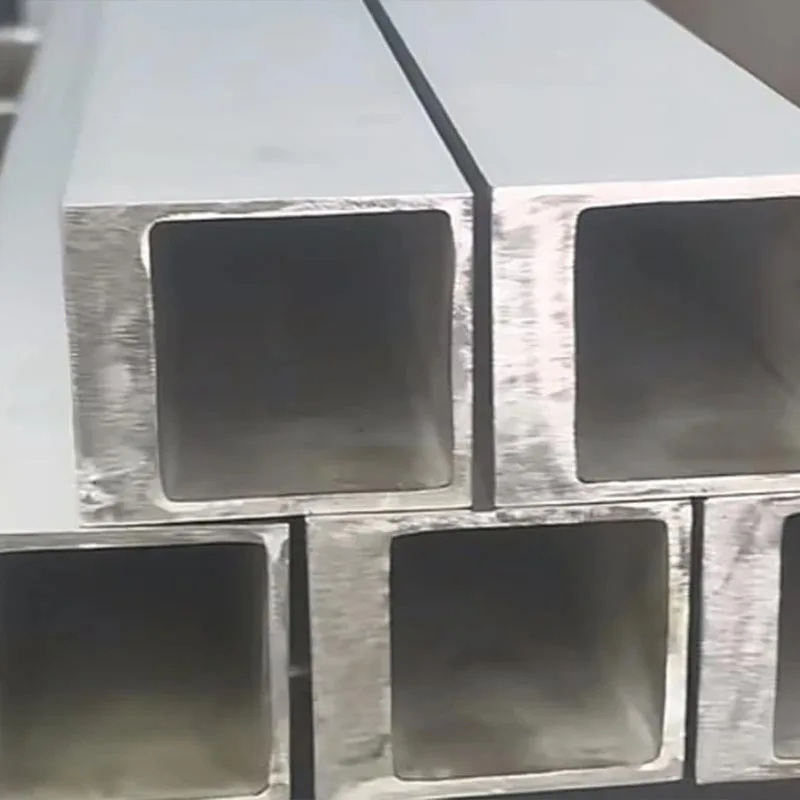

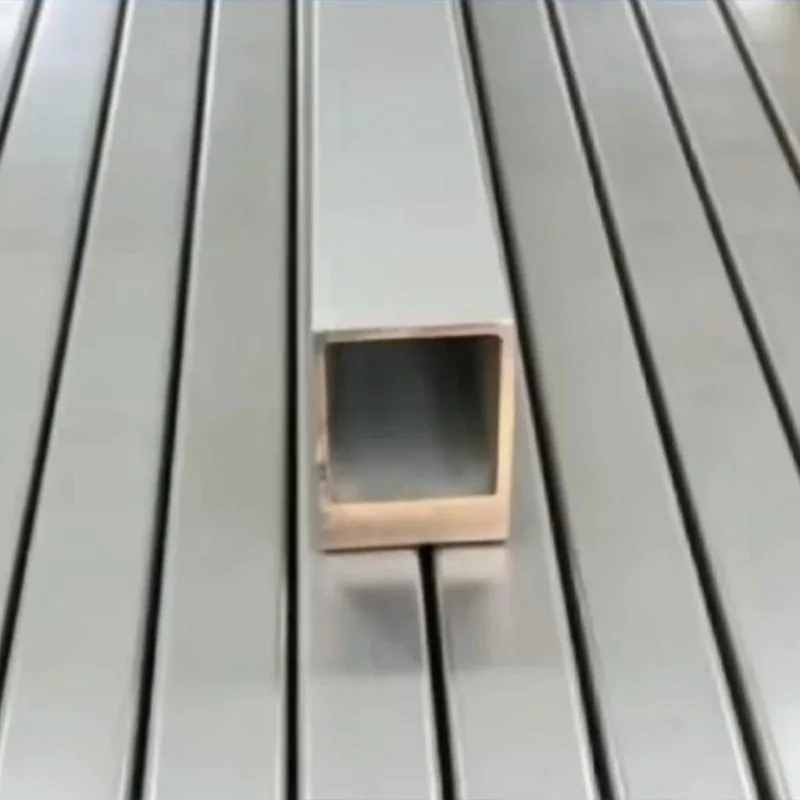

DŻILIDA, profesjonalistaBezszwowa rura ze stopu na bazie nikluproducent w Chinach produkujeBezszwowa rura o specjalnym kształcie ze stopu niklupoprzez bezpośrednie wytłaczanie na gorąco. Linia produktów obejmuje profile sześciokątne, owalne, w kształcie litery L, w kształcie litery T oraz profile niestandardowe rysowane według specyfikacji klienta. Materiały obejmują Hastelloy C-276, Inconel 625 (N06625), Inconel 718 (GH4169), Alloy 825 i gatunki zgodne ze standardami rosyjskimi, takie jak Х20Н25 i 08Х17Н14М2. Konfiguracje ścian obejmują profile o jednolitych ścianach lub konstrukcje o nierównych ścianach - na przykład sekcja ceowa z trzema cienkimi ścianami i jedną grubą podstawą, zbudowana do zastosowań, w których jedna powierzchnia przenosi obciążenie termiczne lub strukturalne, inne nie.

Dlaczego specjalne kształty stopów niklu są twardsze niż stal nierdzewna

Wytłaczarki ze stali nierdzewnej zwykle wytwarzają profile kształtowe na dużą skalę. Stop odkształca się w umiarkowanych temperaturach, zużycie matrycy jest łatwe do kontrolowania, a tonaż uzasadnia inwestycję w oprzyrządowanie. Stopy niklu mają inne równanie. Odporność na odkształcenia w temperaturze wytłaczania jest o około 30 do 50 procent większa niż w przypadku austenitycznej stali nierdzewnej. Odpowiednio wzrasta ciśnienie w matrycy. Szybkość wytłaczania musi być kontrolowana w wąskim oknie – zbyt duża powoduje rozdzieranie się profilu na cienkościennych odcinkach, zbyt wolna i kęs stygnie poniżej zakresu obróbki, zanim cała długość opuści matrycę.

Dlatego niewiele fabryk produkuje rury bez szwu o specjalnym kształcie ze stopu niklu o stałej jakości. Połączenie wysokiej odporności na odkształcenia, wąskich okien temperaturowych i złożonej geometrii matrycy szybko filtruje łańcuch dostaw. Nabywcy zaopatrujący się w te profile zazwyczaj spotykają się z długimi terminami realizacji, minimalnymi ilościami zamówień odzwierciedlającymi pełne serie kęsów oraz ograniczoną grupą producentów, którzy mogą zachować tolerancje wymiarowe w przypadku nieokrągłych przekrojów poprzecznych po asymetrycznym schłodzeniu i skurczeniu rury.

Co określić w zapytaniu ofertowym

Kompletne zapytanie dotyczące rury bez szwu o specjalnym kształcie ze stopu niklu powinno zawierać następujące elementy:

Podstawowe elementy specyfikacji

• Stopień stopu- preferowane oznaczenie UNS (np. N10276, N06625); jeśli dostępna jest tylko nazwa handlowa, przed zacytowaniem potwierdź jej odpowiednik
• Rysunek przekroju- z wyraźnie zaznaczonymi wszystkimi wymiarami, grubościami ścianek, promieniami naroży i zakresami tolerancji
• Konfiguracja ściany- czy mają jednolite czy nierówne ścianki i które powierzchnie mają różną grubość
• Długość- długość gotowego cięcia lub długość frezowania do dalszej obróbki
• Wymagania dotyczące powierzchni- wykończenie w stanie wytłaczanym, trawionym lub obrobionym maszynowo
• Zakończ użycie- wiedza, czy profil pełni funkcję termiczną, konstrukcyjną czy kontrolującą przepływ, pomaga nam zalecić tolerancje, które mają znaczenie i złagodzić te, które nie mają znaczenia
• Kontrola i dokumentacja- EN 10204 3.1 MTC, świadek strony trzeciej, zakres raportu wymiarowego

Względy handlowe i czas realizacji

Uwzględnienie tych pozycji w pierwszym zapytaniu znacznie skraca cykl ofertowy. Możemy wycenić FOB lub CIF w zależności od miejsca przeznaczenia, a dla profili powtarzalnych posiadamy zestawy matryc, aby skrócić czas realizacji powtarzających się zamówień.

Zastosowania poza okrągłym

Fabryka DŻILIDABezszwowa rura o specjalnym kształcie ze stopu nikluspojawiają się w środowiskach, w których wymagana jest jednocześnie odporność na korozję i nieokrągła geometria. Wiązki wymienników ciepła z rurami owalnymi osiągają wyższy transfer ciepła na jednostkę objętości niż wiązki rur okrągłych przy równoważnym ciśnieniu znamionowym. Elementy wewnętrzne reaktora wykorzystują profile sześciokątne do mechanicznego blokowania bez elementów spawanych. Mufle piecowe o niekołowych przekrojach poprzecznych pasują do geometrii komory technologicznej, której okrągłe rury nie mogą dorównać bez straty przestrzeni. W każdym przypadku ukształtowany profil eliminuje dalszy etap produkcji – spoinę, wspornik, uformowane przejście – które w przeciwnym razie stałyby się punktem awarii pod wpływem cykli termicznych lub obciążenia korozyjnego.

Kluczowe obszary zastosowań

• Wymienniki ciepła- rurki owalne dla większego przenikania ciepła na jednostkę objętości
• Elementy wewnętrzne reaktora- profile sześciokątne do mechanicznego ryglowania bez elementów spawanych
• Mufle piecowe- przekroje niekołowe dostosowane do geometrii komory technologicznej
• Zespoły mocujące- profile sześciokątne zabezpieczające przed poślizgiem obrotowym w wysokich temperaturach
• Narożniki konstrukcyjne- Kształty L, które maksymalizują efektywność zajmowania miejsca
