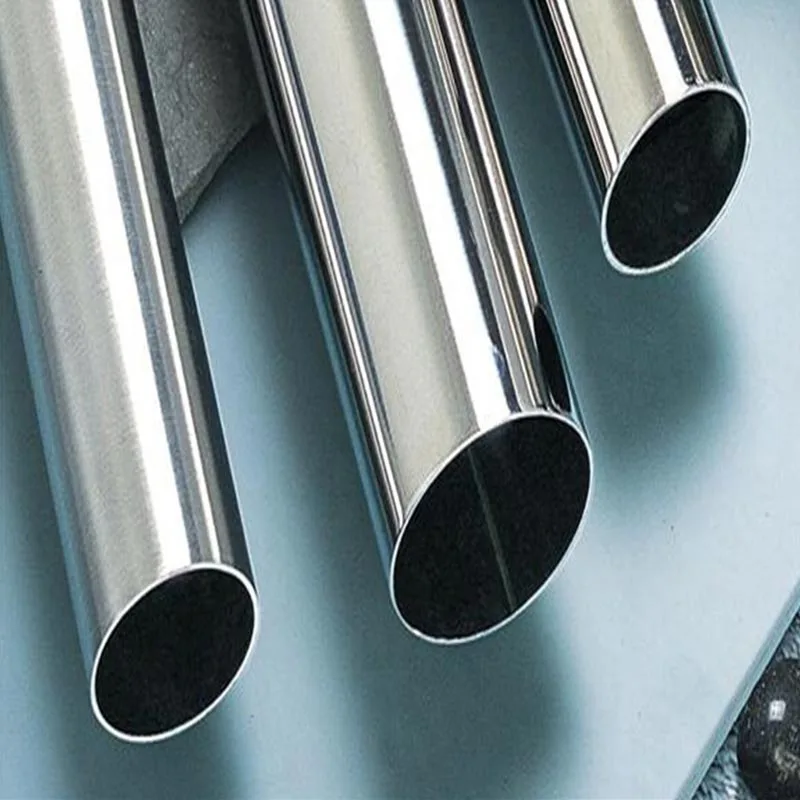

Wybór odpowiedniej rury ze stali nierdzewnej rozpoczyna się od zrozumienia, w jaki sposób gatunek materiału, metoda produkcji, wymiary, wymagania produkcyjne i warunki serwisowania współdziałają ze sobą. ABezszwowa rura ze stali nierdzewnej 304to wyrób rurowy ze stali austenitycznej, oparty na typie 304, powszechnie określany jako UNS S30400 i EN 1.4301. Połączenie ogólnej odporności na korozję, elastyczności produkcyjnej, wytrzymałości i bezszwowej konstrukcji sprawia, że nadaje się do wielu wymagań dotyczących rurociągów przemysłowych i komercyjnych. Kluczowym pytaniem nie jest po prostu to, czy 304 jest znanym gatunkiem stali nierdzewnej, ale czy jego właściwości odpowiadają rzeczywistemu procesowi, temperaturze, cieczy, wymiarom i warunkom instalacji.
Stal nierdzewna typu 304 jest szeroko stosowana, ponieważ zapewnia zrównoważoną kombinację stopu chromowo-niklowego, odporności na korozję, ciągliwości, spawalności i ogólnej wydajności produkcyjnej. W przypadku dostawy w postaci rury bez szwu korpus rurowy jest uformowany bez wzdłużnego szwu spawanego, co może być ważne w zastosowaniach, w których wymagana jest konstrukcja bezszwowa. Jednakże przy wyborze materiałów należy zawsze brać pod uwagę całe środowisko usługi. Stężenie chlorków, temperatura, ciśnienie, trasa produkcji, wymagania po spawaniu, stan powierzchni i standardy wymiarowe mogą mieć wpływ na to, czy 304 jest właściwym wyborem. W tym przewodniku omówiono materiał z praktycznego punktu widzenia inżynierii, wyjaśniono jego właściwości produkcyjne i użytkowe, porównano go z powiązanymi gatunkami stali nierdzewnej oraz przedstawiono ustrukturyzowane podejście do wyboru.
- 1. Co definiuje materiał i bezszwową konstrukcję?
- 2. Dlaczego chrom i nikiel mają znaczenie?
- 3. Jak produkowana jest rura?
- 4. Jakie właściwości mechaniczne i fizyczne mają znaczenie?
- 5. Gdzie materiał jest dobrze odporny na korozję?
- 6. W jakich branżach powszechnie wykorzystuje się ten materiał?
- 7. Jak wybrać średnicę, grubość ścianki i długość?
- 8. Co producenci powinni wiedzieć o cięciu i spawaniu?
- 9. W jaki sposób normy wpływają na wybór rur?
- 10. Jak Typ 304 wypada w porównaniu z 304L, 316L i 310S?
- 11. Co powinni sprawdzić kupujący i inżynierowie przed użyciem?
- 12. Często zadawane pytania
Co definiuje materiał i bezszwową konstrukcję?
Nazewnictwo produktów może łączyć kilka różnych informacji, a każda część ma znaczenie. Gatunek określa rodzinę stopów. Słowo „bez szwu” określa formę produkcyjną. Wymiary rur określają geometrię fizyczną. Wybrana norma określa wymagania dotyczące składu, właściwości mechanicznych, produkcji, testowania i kontroli wymiarowej.
Typ 304 to austenityczna stal nierdzewna
Typ 304 należy do rodziny austenitycznych stali nierdzewnych chromowo-niklowych. Jest powszechnie kojarzony z UNS S30400 i EN 1.4301. Stop znany jest z przydatnej równowagi między odpornością na korozję a właściwościami produkcyjnymi, co wyjaśnia, dlaczego pojawia się w ogólnym sprzęcie do przetwarzania, systemach związanych z żywnością, elementach architektonicznych, zastosowaniach wodnych oraz wielu formach rur i rurociągów przemysłowych.
Jego skład jest szczególnie istotny dla zachowania korozyjnego. Chrom wspomaga tworzenie cienkiej pasywnej warstwy tlenku na powierzchni. Nikiel przyczynia się do stabilności struktury austenitycznej oraz zwiększa ciągliwość i wytrzymałość materiału. Te cechy pomagają wyjaśnić, dlaczego 304 może dobrze działać w szerokim zakresie zwykłych środowisk atmosferycznych i przemysłowych.
Bez szwu oznacza, że nie ma wzdłużnego szwu spawalniczego
Rury bez szwu produkowane są w procesie, w którym kształt rurowy jest rozwijany bez tworzenia wzdłużnego złącza spawanego. To odróżnia ją od rury spawanej, gdzie materiał płaski lub taśmowy jest formowany w rurę i łączony wzdłuż szwu.
Występowania lub braku szwu nie należy interpretować jako uniwersalnego stwierdzenia, że jedna rura automatycznie nadaje się do każdych warunków eksploatacji. Zamiast tego bezszwowa konstrukcja jest cenna, gdy specyfikacja projektu, projekt inżynieryjny lub aplikacja wymaga jednolitej formy produktu. Wybór powinien pozostać powiązany z warunkami ciśnienia, temperaturą, kompatybilnością płynów, wymiarami i obowiązującą normą.
Zrozumienie tych rozróżnień pozwala uniknąć typowego problemu ze specyfikacją: traktowania gatunku materiału, procesu produkcyjnego i normy wymiarowej tak, jakby były terminami wymiennymi. Są to odrębne cechy, które należy rozpatrywać łącznie.
Dlaczego chrom i nikiel mają znaczenie?
Wydajność stali nierdzewnej zaczyna się od składu stopu. W typie 304 chrom i nikiel są szczególnie ważne, ponieważ wpływają na odporność na korozję, stabilność fazową, wytrzymałość i zachowanie podczas produkcji.
Chrom i pasywna ochrona powierzchni
Podstawową odporność na korozję stali nierdzewnej opiera się raczej na pasywacji niż na grubej powłoce zewnętrznej. Chrom reaguje z tlenem na powierzchni, tworząc bardzo cienką, przylegającą warstwę tlenku. Gdy powierzchnia pozostaje w odpowiednich warunkach, ta warstwa pasywna pomaga oddzielić metal znajdujący się pod spodem od otaczającego środowiska.
Pasywacja to nie to samo, co odporność. Stal nierdzewna może nadal cierpieć z powodu miejscowej korozji pod wpływem agresywnych chlorków, szczelin, zanieczyszczeń, wysokich temperatur lub innych niekorzystnych kombinacji chemii i naprężeń. Dlatego stan powierzchni i jakość wykonania pozostają ważne.
Struktura niklu i austenitu
Nickel is a major alloying element in 304. It helps maintain the austenitic structure that gives the grade its characteristic ductility and toughness. Właściwości te ułatwiają formowanie, gięcie, obróbkę skrawaniem i wiele typowych operacji produkcyjnych.
Dlaczego skład ma znaczenie podczas oceny aplikacji
Wybór materiału powinien łączyć chemię z rzeczywistym środowiskiem świadczenia usług. Rura, w której znajduje się łagodny płyn wodny o umiarkowanej temperaturze, może powodować zupełnie inny problem korozji niż rura narażona na działanie stężonych roztworów chlorków, kwaśnych środków chemicznych lub gazów utleniających o podwyższonej temperaturze.
- Chrom wspiera pasywną warstwę powierzchniową odpowiedzialną za ogólną odporność stali nierdzewnej na korozję.
- Nikiel przyczynia się do stabilnej struktury austenitycznej oraz zwiększa ciągliwość i wytrzymałość.
- Stop nie jest uniwersalnie odporny na każde środowisko chemiczne.
- Rzeczywisty skład chemiczny i temperatura powinny decydować o ostatecznym wyborze materiału.
Dlatego samo oznaczenie materiału nie może zastąpić informacji procesowych. Zespoły inżynieryjne powinny wziąć pod uwagę płyn, stężenie, zanieczyszczenia, zakres temperatur, środki czyszczące, czas ekspozycji i oczekiwany stan powierzchni przed podjęciem decyzji, że typ 304 jest odpowiedni.
Jak produkowana jest rura?
Droga produkcyjna wpływa na geometrię, stan powierzchni, spójność wymiarową, strukturę wewnętrzną i sposób, w jaki gotowy produkt reaguje na dalszą obróbkę. Dostarczone informacje o produkcie określają bezproblemowy proces walcowania na gorąco dla omawianego tutaj materiału.
Walcowane na gorąco bez szwu
Obróbka na gorąco umożliwia uformowanie stali nierdzewnej w kształt rurowy, gdy materiał ma podwyższoną temperaturę odpowiednią do odkształcenia plastycznego. Proces ten może obejmować przygotowanie kęsów, przekłuwanie, wydłużanie, wymiarowanie, obróbkę cieplną, jeśli jest to wymagane, kondycjonowanie powierzchni, prostowanie, cięcie, kontrolę i końcowe etapy wykańczania.
Każdy etap może mieć wpływ na produkt końcowy. Geometria rury musi mieścić się w określonych tolerancjach wymiarowych. Powierzchnia powinna być odpowiednia dla zamierzonego procesu serwisowego i produkcyjnego. Materiał musi również spełniać odpowiednie wymagania chemiczne i mechaniczne wybranej normy produktu.
Dlaczego kontrola procesu jest ważna
Rura bez szwu jest nadal produktem inżynieryjnym, a nie po prostu wydrążonym stalowym kształtem. Wall thickness variation, ovality, straightness, surface imperfections, end preparation, and traceability can matter during fabrication and installation.
| Etap produkcji | Podstawowy cel | Potencjalny nacisk na jakość |
|---|---|---|
| Przygotowanie kęsów | Przygotuj odpowiedni materiał do formowania. | Tożsamość materiału, skład chemiczny i stan. |
| Przebijanie i formowanie | Utwórz pusty korpus rurowy. | Formacja ścian, geometria i stan wewnętrzny. |
| Walcowanie na gorąco i kalibrowanie | Opracuj wymaganą średnicę i profil ściany. | Dokładność wymiarowa, prostoliniowość i spójność. |
| Obróbka cieplna | Przywróć lub ustal odpowiedni stan metalurgiczny, jeśli wymaga tego specyfikacja. | Kontrola temperatury, jednorodność i zgodność z obowiązującą normą. |
| Kondycjonowanie powierzchni | Przygotuj powierzchnie zewnętrzne i wewnętrzne. | Usunięcie zgorzeliny lub defektów i osiągnięcie określonego wykończenia. |
| Kontrola i wykończenie | Przygotuj rurę do dostawy i montażu. | Wymiary, wygląd, identyfikacja i wymagane badania. |
Ważne jest to, że jakość produkcji to sekwencja, a nie pojedyncza operacja. Gotowa rura, która spełnia wymagania wymiarowe, ale brakuje jej odpowiedniej identyfikowalności materiału, może w dalszym ciągu stwarzać problemy w kontrolowanym projekcie przemysłowym.
Jakie właściwości mechaniczne i fizyczne mają znaczenie?
Typ 304 jest powszechnie wybierany, ponieważ zapewnia praktyczną równowagę właściwości, zamiast wyróżniać się tylko jedną cechą. Inżynierowie zwykle biorą pod uwagę wytrzymałość, ciągliwość, wytrzymałość, odporność na korozję, zachowanie termiczne i reakcję produkcyjną łącznie.
Plastyczność i zachowanie przy formowaniu
Struktura austenityczna zapewnia dobrą ciągliwość, która ułatwia formowanie i wytwarzanie. Jest to przydatne, gdy odcinki rur muszą zostać przycięte, zgięte, przygotowane do montażu lub włączone do zespołów sprzętu. Obróbka na zimno może zwiększyć wytrzymałość i twardość, więc historia produkcji konkretnego komponentu może mieć wpływ na jego ostateczny stan.
Wytrzymałość w szerokim zakresie temperatur
Austenityczne stale nierdzewne charakteryzują się dobrą wytrzymałością, także w niskich temperaturach. Ta cecha może być przydatna, gdy sprzęt doświadcza zmian temperatury lub niższych warunków pracy. Wybór w wysokiej temperaturze wymaga jednak osobnej oceny technicznej, ponieważ długotrwałe narażenie powoduje problemy związane z utlenianiem, pełzaniem, stabilnością fazową i ograniczeniami projektowymi.
Nie należy ignorować rozszerzalności cieplnej
Stal nierdzewna rozszerza się i kurczy pod wpływem zmian temperatury. W przypadku długich rurociągów, systemów procesowych i zespołów wyposażenia ruch termiczny może powodować przemieszczenia i naprężenia, które należy skompensować poprzez projekt systemu, podpory, ustalenia dotyczące rozszerzalności i odpowiedni dobór komponentów.
Ważne jest również, aby unikać stosowania ogólnych wartości mechanicznych bez sprawdzenia dokładnej specyfikacji. Granica plastyczności, wytrzymałość na rozciąganie, twardość, wydłużenie, naprężenie projektowe i dopuszczalne ciśnienie mogą zależeć od normy, postaci produktu, grubości ścianki, obróbki cieplnej i temperatury roboczej.
Gdzie materiał jest dobrze odporny na korozję?
Typ 304 dobrze sprawdza się w wielu środowiskach atmosferycznych i umiarkowanie korozyjnych, co jest jednym z powodów, dla których jest tak powszechny w ogólnych zastosowaniach przemysłowych. Jego pasywna powierzchnia zapewnia użyteczną odporność na zwykłą wilgoć, wiele popularnych płynów procesowych i szeroki zakres ekspozycji wewnątrz i na zewnątrz.
Ekspozycja atmosferyczna
W zwykłych środowiskach wewnętrznych i wielu zastosowaniach zewnętrznych bogata w chrom warstwa pasywna zapewnia ochronę przed ogólną korozją atmosferyczną. Czyste powierzchnie mogą zachować swój wygląd i funkcjonalność przez długi czas, jeśli środowisko nie jest wyjątkowo agresywne.
Usługi związane z wodą
Stop może nadawać się do wybranych zastosowań w uzdatnianiu i uzdatnianiu wody. Jednakże skład chemiczny wody jest bardzo zróżnicowany. Stężenie chlorków, temperatura, rozpuszczony tlen, osady i stan szczelin mogą znacząco zmienić zachowanie korozyjne.
Środowiska żywności i procesów
Stal nierdzewna jest szeroko stosowana w sprzęcie do produkcji żywności i napojów, ponieważ materiał ten może zapewnić łatwą do czyszczenia i odporną na korozję powierzchnię. Rzeczywista przydatność zależy od procesu, reżimu czyszczenia, temperatury, stężenia, wykończenia powierzchni i wymagań higienicznych.
Gdzie wymagana jest szczególna ostrożność
Na szczególną uwagę zasługują środowiska o wysokiej zawartości chlorków. Woda morska, stężona solanka, niektóre systemy wody chłodzącej i strumienie technologiczne bogate w chlorki mogą być bardziej wymagające. Miejscowa korozja, taka jak korozja wżerowa i szczelinowa, może stać się istotna nawet wtedy, gdy ogólna korozja wydaje się ograniczona.
To rozróżnienie jest istotne dla kupujących, ponieważ „odporność na korozję” nie jest kategorią bezwzględną. Odporność na korozję jest zawsze zależna od konkretnego środowiska, temperatury, stanu powierzchni, czasu ekspozycji i stanu produkcyjnego.
W jakich branżach powszechnie wykorzystuje się ten materiał?
Wszechstronność typu 304 wynika z jego szerokiej równowagi właściwości. Można go stosować w branżach, w których ważna jest umiarkowana odporność na korozję, higieniczne powierzchnie, elastyczność produkcji i niezawodna geometria rur.
Przetwarzanie żywności i napojów
Linie technologiczne, systemy przesyłowe, sprzęt mleczarski, sprzęt do parzenia i maszyny do butelkowania mogą wykorzystywać stal nierdzewną 304, jeśli warunki pracy są zgodne ze stopem. Ważnymi czynnikami są możliwość czyszczenia i odporność na działanie zwykłego procesu.
Sprzęt farmaceutyczny i czysty proces
W wybranym sprzęcie farmaceutycznym i systemach czystego procesu można stosować rury i rurociągi ze stali nierdzewnej, ponieważ gładkie, łatwe do czyszczenia powierzchnie są cenne. Wymagany gatunek, wykończenie, metoda łączenia i procedura odkażania powinny być zawsze dopasowane do specyfikacji procesu.
Systemy uzdatniania wody
Urządzenia do uzdatniania wody, systemy filtracji, rurociągi wody technologicznej i powiązane komponenty mogą wykorzystywać typ 304, jeśli skład chemiczny wody jest zgodny. Przed określeniem materiału należy sprawdzić poziom chlorków i temperaturę.
Obróbka chemiczna
Typ 304 może być odpowiedni dla wielu łagodnych mediów chemicznych, ale „przetwarzanie chemiczne” jest zbyt szerokie, aby samo w sobie mogło służyć jako zasada wyboru materiału. Stężenie chemiczne, temperatura, prędkość przepływu, zanieczyszczenia i czas ekspozycji mogą w istotny sposób wpływać na zachowanie korozyjne.
Urządzenia związane z HVAC i chłodnictwem
Rury ze stali nierdzewnej mogą być stosowane w wybranych wymiennikach ciepła, skraplaczach, urządzeniach chłodniczych i przy produkcji sprzętu. Należy dokonać przeglądu środowiska termicznego i wymagań ciśnieniowych, a także wymagań dotyczących wymiarów i łączenia.
Elementy architektoniczne i gotowe
Balustrady, poręcze, ramy architektoniczne, wsporniki sprzętu, gotowe obudowy i widoczne elementy ze stali nierdzewnej mogą wykorzystywać typ 304, gdy są odpowiednie warunki środowiskowe. Wykończenie powierzchni może stać się równie ważne jak stop bazowy, gdy głównym wymaganiem projektu jest wygląd.
| Obszar zastosowań | Dlaczego typ 304 może być odpowiedni | Główny warunek do sprawdzenia |
|---|---|---|
| Jedzenie i napoje | Odporność na korozję i łatwa do czyszczenia powierzchnia ze stali nierdzewnej. | Chemikalia czyszczące, temperatura, standard higieny i wykończenie powierzchni. |
| Sprzęt farmaceutyczny | Elastyczność wykonania i przydatność do czyszczenia sprzętu procesowego. | Procedura sanitarna, wymagania dotyczące powierzchni i chemia procesu. |
| Uzdatnianie wody | Przydatna odporność w wielu ogólnych środowiskach wodnych. | Poziom chlorków, osady, temperatura i skład chemiczny wody. |
| Obróbka chemiczna | Nadaje się do wielu łagodnych środowisk chemicznych. | Dokładny skład chemiczny i temperatura pracy. |
| HVAC i chłodnictwo | Dobre właściwości produkcyjne i odporność na korozję. | Ciśnienie, temperatura, kompatybilność płynów i metoda łączenia. |
| Wykonanie architektoniczne | Nierdzewny wygląd, odporność na korozję i odkształcalność. | Ekspozycja na zewnątrz, specyfikacja wykończenia i środowisko chlorkowe. |
Jak wybrać średnicę, grubość ścianki i długość?
Wymiary nie są szczegółami drugorzędnymi. Średnica zewnętrzna, grubość ścianki i długość definiują sposób integracji rury z armaturami, sprzętem, podporami, obliczeniami ciśnienia, operacjami produkcyjnymi i instalacją na miejscu.
Średnica zewnętrzna
Średnica zewnętrzna wpływa na kompatybilność połączeń, geometrię przepływu, rozstaw podpór, interfejsy sprzętowe i ogólne wymiary systemu. Kupujący powinni rozróżnić średnicę zewnętrzną, nominalny rozmiar rury i średnicę wewnętrzną, ponieważ terminy te opisują różne aspekty produktu.
Grubość ścianki
Grubość ścianki wpływa na wytrzymałość ciśnieniową, naddatek na korozję, sztywność, wagę, zachowanie podczas produkcji i dostępną powierzchnię przepływu wewnętrznego. Grubsza ściana nie jest automatycznie właściwym wyborem. Specyfikacja powinna być powiązana z ciśnieniem projektowym, temperaturą, wymaganiami normowymi, ograniczeniami produkcyjnymi i oczekiwaną żywotnością.
Długość
W dostarczonych informacjach o produkcie podane są długości standardowe od 3000 mm do 10000 mm. Jeśli projekt wymaga określonych wymiarów, można również rozważyć wykonanie cięć na wymiar. Wybór długości wpływa na transport, obsługę, liczbę połączeń, planowanie produkcji i kolejność instalacji.
| Wymiar | Aktualny asortyment produktów | Rozważanie wyboru |
|---|---|---|
| Średnica zewnętrzna | 6 mm do 89 mm | Potwierdź zgodność złączki, wymagania dotyczące przepływu, podłączenie sprzętu i geometrię instalacji. |
| Grubość ścianki | 3 mm do 30 mm | Dopasuj wymagania dotyczące ciśnienia, temperatury, konstrukcji, korozji i produkcji. |
| Długość standardowa | 3000mm do 10000mm | Weź pod uwagę układ połączeń, obsługę, transport, wymagania dotyczące cięcia i instalację na miejscu. |
| Zakończ przygotowania | Skośne końce można ułożyć zgodnie z wymaganiami projektu. | Potwierdzić metodę spawania, konstrukcję złączki i wymaganą geometrię przygotowania. |
| Obróbka powierzchni | Określone zabiegi można ułożyć zgodnie z wymaganiami projektu. | Dopasuj wykończenie do wymagań serwisu, produkcji, wyglądu i czystości. |
W przypadku projektu przemysłowego wymiary powinny być najlepiej potwierdzone na podstawie pełnej specyfikacji rurociągu, a nie samej nazwy produktu. Technicznie prawidłowy materiał o niewłaściwej grubości ścianki lub niewłaściwym wymiarze połączenia może nadal powodować problemy w dalszej produkcji.
Co producenci powinni wiedzieć o cięciu i spawaniu?
Jedną z głównych praktycznych zalet typu 304 jest jego przydatność do typowych procesów produkcyjnych. Jednakże produkcja stali nierdzewnej wymaga dyscypliny, ponieważ zanieczyszczenie, nadmierne doprowadzenie ciepła, złe przygotowanie złącza i niewłaściwe praktyki po spawaniu mogą zmniejszyć odporność na korozję lub powodować problemy wymiarowe.
Cięcie
Metody cięcia powinny pozostawiać krawędź odpowiednią do następnego etapu produkcji. Cięcie termiczne może spowodować utworzenie obszarów dotkniętych ciepłem lub warstw tlenków, które w zależności od zastosowania mogą wymagać usunięcia. Cięcie mechaniczne może zapewnić inny stan krawędzi i może być preferowane tam, gdzie należy zminimalizować dopływ ciepła.
Gięcie i formowanie
Austenityczna stal nierdzewna ma dobrą ciągliwość, ale może twardnieć podczas formowania na zimno. Należy zatem wziąć pod uwagę stan oprzyrządowania i kolejność formowania, szczególnie gdy wymagane jest znaczne odkształcenie.
Spawalniczy
Typ 304 ma ogólnie dobre właściwości spawalnicze i jest kompatybilny z wieloma popularnymi procesami spawania stali nierdzewnej. Przygotowanie złącza, ekranowanie, czystość, dopływ ciepła, temperatura międzyściegowa i dobór wypełniacza powinny być kontrolowane zgodnie z procedurą spawania.
Stan powierzchni po spawaniu
Odcień cieplny i zanieczyszczenie powierzchni wokół spoiny mogą mieć wpływ na zachowanie korozji, jeśli nie zostaną odpowiednio wyeliminowane. W przypadku zastosowań krytycznych lub wrażliwych na wygląd, po spawaniu można określić procedury czyszczenia i pasywacji.
- Tam, gdzie jest to możliwe, należy trzymać zanieczyszczenia stalą węglową z dala od powierzchni produkcyjnych ze stali nierdzewnej.
- Do wykonywanych prac ze stalą nierdzewną należy używać odpowiednich narzędzi i materiałów eksploatacyjnych.
- Kontroluj dopływ ciepła i warunki spawania zgodnie z zatwierdzoną procedurą.
- Jeśli wymaga tego specyfikacja usługi, usuń utlenienie lub zanieczyszczenie związane ze spoiną.
- Potwierdzić stabilność wymiarową po formowaniu, cięciu i spawaniu.
Ostateczny, wyprodukowany zespół może działać inaczej niż oryginalna rura, jeśli w procesie produkcji wprowadzono zanieczyszczenie, ciężką pracę na zimno, nieodpowiednie praktyki spawania lub niewłaściwą obróbkę powierzchni. Dlatego też dobry wybór materiałów musi iść w parze z dobrą kontrolą produkcji.
W jaki sposób normy wpływają na wybór rur?
Normy dotyczące rur ze stali nierdzewnej są ważne, ponieważ definiują ramy techniczne, w ramach których produkt jest wytwarzany, testowany, wymiarowany i akceptowany. To samo oznaczenie gatunku może pojawiać się w kilku różnych normach produktowych, ale dokładne wymagania nie muszą być identyczne.
ASTM A312 i powiązane specyfikacje
ASTM A312 jest powszechnie kojarzona z rurami bez szwu, spawanymi i mocno obrobionymi na zimno austenitycznymi rurami ze stali nierdzewnej, przeznaczonymi do pracy w wysokich temperaturach i ogólnie korozyjnych. Jeżeli wymagana jest ta norma, nabywca powinien określić gatunek, postać produktu, wymiary, wymagania dotyczące obróbki cieplnej, testowania i inspekcji, które mają zastosowanie do projektu.
Normy wymiarowe
Norma wymiarowa, taka jak ASME B36.19M, może definiować nominalne wymiary rur i oznaczenia ścian stosowane w systemach rurowych ze stali nierdzewnej. Pomaga to w ustaleniu kompatybilności pomiędzy rurami, złączkami, zaworami, kołnierzami i innymi komponentami.
Nie mieszaj standardów przypadkowo
Częstym błędem w specyfikacji jest podanie gatunku materiału z pominięciem normy produktu. Innym jest połączenie terminologii wymiarowej z jednej normy z wymaganiami materiałowymi z innej normy bez sprawdzania zgodności. Dokumenty zamówienia powinny wyraźnie określać odpowiedni materiał, trasę produkcyjną, normę wymiarową, wymagania badawcze, stan powierzchni i wymagania dotyczące dokumentacji.
- Klasa materiału:Potwierdź dokładne oznaczenie stopu, np. typ 304 lub określony odpowiednik.
- Formularz produktu:Określ, czy wymagana jest forma bez szwu, spawana, ciągniona na zimno lub w innej formie.
- Norma wymiarowa:Zdefiniuj odpowiednią średnicę zewnętrzną, grubość ścianki, zestawienie lub system wymiarowy.
- Długość:Określ standardowe długości lub wymagania dotyczące przycięcia na długość.
- Testowanie i dokumentacja:Zidentyfikuj certyfikaty, inspekcje i testy wymagane w ramach projektu.
Jak Typ 304 wypada w porównaniu z 304L, 316L i 310S?
Powiązane gatunki stali nierdzewnej mogą wyglądać podobnie na liście produktów, ale służą różnym celom inżynieryjnym. Porównanie ich według logiki aplikacji jest bardziej przydatne niż zakładanie, że jedna ocena jest po prostu silniejszą wersją drugiej.
| Stopień | Ogólna charakterystyka | Typowy nacisk na selekcję | Ważne rozróżnienie |
|---|---|---|---|
| 304 | Zrównoważona odporność na korozję, ciągliwość, wytrzymałość i wydajność produkcyjna. | Ogólne środowiska przemysłowe i handlowe. | Szeroko stosowane, ale nie jest to najlepsza opcja w przypadku każdych warunków chlorkowych lub wysokotemperaturowych. |
| 304L | Niższa wersja węglowa 304. | Zastosowania, w których ważne jest spawanie i zmniejszone ryzyko uczulenia. | Niższa zawartość węgla jest kluczową różnicą w stosunku do standardu 304. |
| 316L | Austenityczna stal nierdzewna z dodatkiem molibdenu o większej odporności na wiele środowisk związanych z chlorkami. | Bardziej wymagający serwis chlorkowy i chemiczny. | Molibden zmienia swój profil odporności na korozję. |
| 310S | Gatunek o wysokiej zawartości chromu i niklu, opracowany do pracy w podwyższonych temperaturach. | Sprzęt odporny na ciepło i środowiska o wysokiej temperaturze. | Jego skład i zakres usług różnią się znacznie od ogólnego przeznaczenia 304. |
304 kontra 304L
Główną różnicą jest zawartość węgla. Niższa zawartość węgla może być korzystna po spawaniu, ponieważ zmniejsza ryzyko wytrącania się węglika chromu w pewnych warunkach ekspozycji termicznej. Jeżeli konstrukcja spawana wymaga stali 304L, zastąpienie jej normą 304 nie powinno być traktowane jako automatyczny odpowiednik bez sprawdzenia specyfikacji.
304 kontra 316L
Dodatek molibdenu nadaje 316L inny profil odporności na korozję, zwłaszcza w środowiskach zawierających chlorki. Nie oznacza to, że 316L jest powszechnie lepszy; Wybór materiału pozostaje zależny od składu chemicznego procesu, temperatury, sposobu produkcji i wymagań specyfikacji.

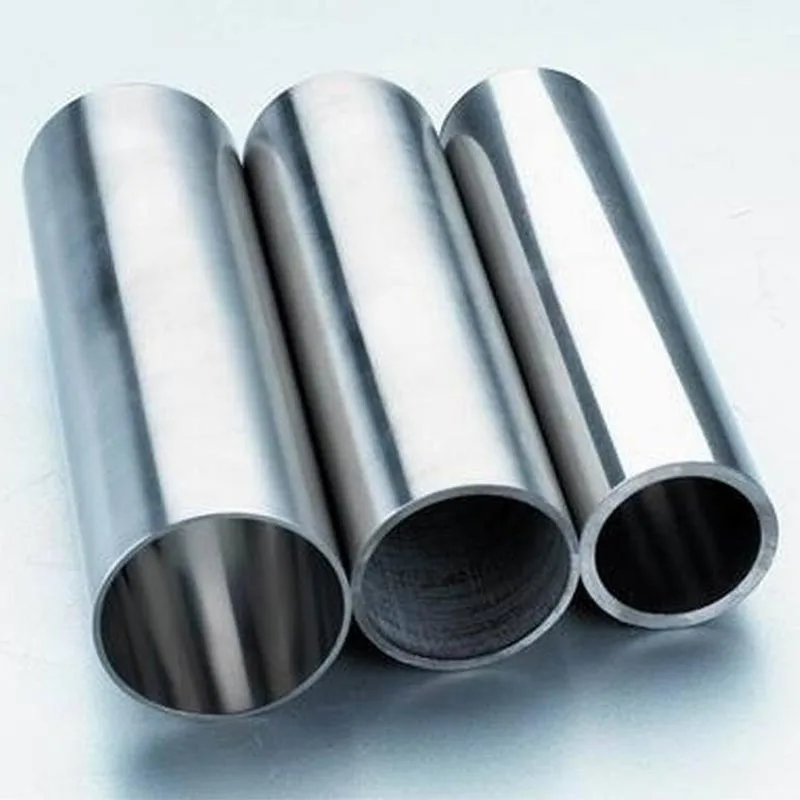

304 kontra 310S
310S zaprojektowano w oparciu o znacznie inny skład i większy nacisk na odporność na utlenianie w wysokiej temperaturze oraz działanie w podwyższonej temperaturze. Projekt wymagający żaroodpornej stali nierdzewnej nie powinien zatem zakładać, że ogólne właściwości stali 304 są wystarczające.
Wybór gatunku jest najskuteczniejszy, gdy zaczyna się od rzeczywistego rodzaju awarii, któremu należy zapobiegać: ogólnej korozji, wżerów, uczulenia, utleniania, utraty wytrzymałości mechanicznej w temperaturze, niestabilności wymiarowej lub innego określonego problemu.
Co powinni sprawdzić kupujący i inżynierowie przed użyciem?
Wybór produktu powinien wykraczać poza początkową nazwę materiału. Zanim rura trafi do fabryki lub serwisu, jej dokumentacja, wymiary, stan powierzchni, identyfikacja i zamierzone zastosowanie powinny być zgodne z wymaganiami projektu.
Identyfikacja materiału
Potwierdź oznaczenie gatunku i informacje dotyczące identyfikowalności ze specyfikacją zakupu i dokumentacją materiałową. Dokładne wymagania dotyczące dokumentacji zależą od projektu i obowiązującej normy.
Weryfikacja wymiarowa
Sprawdź średnicę zewnętrzną, grubość ścianki, długość, prostoliniowość i stan zakończenia pod kątem określonych wymagań. Tolerancje wymiarowe należy oceniać zgodnie z obowiązującą normą, a nie ogólnymi oczekiwaniami.
Stan powierzchni
Sprawdź rurę pod kątem widocznych defektów, nadmiernej zgorzeliny, zanieczyszczeń, wgnieceń, zadrapań lub innych warunków, które mogą zakłócać produkcję lub serwis. Wymagane wykończenie powierzchni zależy od zastosowania.
Zgodność aplikacji
Confirm that the selected grade is compatible with the fluid, temperature, pressure, cleaning chemistry, atmosphere, and expected corrosion mechanisms. Rura może być wyprodukowana prawidłowo, a mimo to nie nadawać się do określonego środowiska.
| Sprawdź element | Co zweryfikować | Dlaczego to ma znaczenie |
|---|---|---|
| Stopień | Prawidłowe oznaczenie materiału i identyfikowalność. | Zapobiega przypadkowej zamianie na inny stop. |
| Wymiary | Średnica zewnętrzna, grubość ścianki, długość i tolerancje. | Zapewnia zgodność z osprzętem, wyposażeniem i obliczeniami projektowymi. |
| Forma produkcyjna | Bezproblemowa konstrukcja i określona trasa produkcji. | Potwierdza zgodność z wymaganiami produktu. |
| Powierzchnia | Wykończenie, czystość, widoczne wady i stan po wyprodukowaniu. | Wspiera jakość produkcji i wydajność usług. |
| Aplikacja | Chemia płynów, temperatura, ciśnienie i warunki ekspozycji. | Określa, czy materiał rzeczywiście nadaje się do usługi. |
| Dokumentacja | Wymagane przeglądy i zapisy materiałowe. | Wspiera identyfikowalność projektu i kontrolę jakości. |
Praktyczna kolejność selekcji
- Zacznij od warunków świadczenia usług.Zdefiniuj płyn, temperaturę, ciśnienie, ekspozycję i środowisko czyszczenia.
- Wybierz rodzinę materiałów.Zdecyduj, czy typ 304 i powiązane z nim gatunki spełniają wymagania dotyczące korozji i temperatury.
- Wybierz formę produktu.Określ, czy wymagana jest bezszwowa konstrukcja.
- Zdefiniuj wymiary.Ustal średnicę, grubość ścianki, długość i przygotowanie końcówek.
- Potwierdź potrzeby produkcyjne.Sprawdź wymagania dotyczące cięcia, gięcia, spawania, obróbki powierzchni i kontroli.
- Sprawdź dokumentację.Dopasuj certyfikaty i zapisy kontroli do specyfikacji zakupu.
Proces ten zmniejsza ryzyko traktowania znanego gatunku jako rozwiązania uniwersalnego. Typ 304 jest wszechstronny, ale jego największą zaletą jest równowaga, a nie nieograniczony opór. Dobry wybór zależy od dopasowania wagi do rzeczywistego stanu pracy.
Często zadawane pytania
Co oznacza oznaczenie „304”?
Identyfikuje gatunek austenitycznej stali nierdzewnej chromowo-niklowej powszechnie kojarzony z UNS S30400 i EN 1.4301. Oznaczenie opisuje rodzinę stopów, natomiast norma produktu i forma produkcji dostarczają dodatkowych informacji.
Jaka jest główna różnica między rurą bez szwu a rurą spawaną?
Rura bez szwu powstaje bez wzdłużnego szwu spawanego. Rura spawana powstaje poprzez formowanie materiału i łączenie go wzdłuż szwu. Odpowiednia postać produktu zależy od specyfikacji, warunków użytkowania, wymiarów i wymagań technicznych.
Czy typ 304 nadaje się do wszystkich zastosowań w przetwórstwie chemicznym?
Nie. Obróbka chemiczna obejmuje bardzo szeroki zakres płynów i warunków pracy. Przed wyborem stopu należy ocenić stężenie, temperaturę, zanieczyszczenia, warunki przepływu i czas ekspozycji.
Czy ten materiał może być stosowany w środowisku morskim?
W wybranych zastosowaniach morskich i przybrzeżnych można zastosować typ 304, gdy warunki środowiskowe są wystarczająco łagodne. Silne narażenie na chlorki, kontakt z wodą morską lub trwałe osady soli mogą sprawić, że gatunki zawierające molibden, takie jak 316 lub 316L, będą bardziej odpowiednie.
Dlaczego można wybrać 304L zamiast 304?
304L ma niższą zawartość węgla. Może to zmniejszyć ryzyko uczulenia w odpowiednich warunkach spawania i ekspozycji termicznej, dzięki czemu jest przydatne w przypadku niektórych spawanych wyrobów, w których określono gatunek o niższej zawartości węgla.
Czy 304 to dobry wybór do pracy w niskich temperaturach?
Austenityczne stale nierdzewne na ogół zachowują dobrą wytrzymałość w niskich temperaturach, co jest jednym z powodów, dla których pojawiają się w zastosowaniach kriogenicznych i niskotemperaturowych. Należy jeszcze ocenić dokładne ciśnienie, temperaturę, kod i specyfikację produktu pod kątem zamierzonej usługi.
Jakie wymiary są dostępne w dostarczonym asortymencie produktów?
W dostarczonych informacjach o produkcie podane są średnice zewnętrzne od 6 mm do 89 mm, grubości ścianek od 3 mm do 30 mm i standardowe długości od 3000 mm do 10000 mm. Wymagania dotyczące cięcia na długość, skośnych końcówek i określonej obróbki powierzchni można dostosować do potrzeb projektu.
Dlaczego grubość ścianki jest ważna?
Grubość ścianki wpływa na zdolność ciśnieniową, sztywność, naddatek na korozję, zachowanie podczas produkcji i wewnętrzną powierzchnię przepływu. Należy go wybrać, stosując odpowiednią metodę projektowania i specyfikację projektu, a nie zakładając, że zawsze odpowiednia będzie najgrubsza dostępna opcja.
Czy produkt bez szwu zawsze ma lepszą odporność na korozję?
Nie koniecznie. Odporność na korozję jest przede wszystkim związana ze składem chemicznym stopów, stanem powierzchni, środowiskiem, historią produkcji i innymi czynnikami. Bezszwowa konstrukcja opisuje formę produktu i sama w sobie nie czyni stopu uniwersalnie bardziej odpornym na korozję.
Jakie kwestie związane z powierzchnią mają znaczenie po spawaniu?
Spawanie może powodować przebarwienia i zanieczyszczenie powierzchni. W zależności od zastosowania może być konieczne czyszczenie, odkamienianie lub pasywacja w celu przywrócenia odpowiedniego stanu powierzchni i utrzymania odporności na korozję.
Czy rurę można przyciąć na określoną długość?
Zapotrzebowanie na cięcie na wymiar można ustalić zgodnie z dostarczonymi informacjami o produkcie. Wymaganą długość należy potwierdzić wraz z przygotowaniem końcówek i tolerancjami wymiarowymi przed produkcją.
Czy przy zamawianiu rur ze stali nierdzewnej kupujący powinni podawać tylko gatunek?
Pełna specyfikacja zwykle obejmuje gatunek, postać produktu, obowiązującą normę, wymiary, długość, stan powierzchni, przygotowanie końcowe, badania, inspekcję i wymagania dotyczące dokumentacji. Podanie jedynie gatunku może pozostawić niezdefiniowane ważne wymagania techniczne.
Co sprawia, że ten materiał jest praktycznym wyborem do ogólnego zastosowania?
Atrakcyjność Type 304 wynika z jego równowagi. Nie jest wybierana dlatego, że jest najmocniejszą stalą nierdzewną, najbardziej odpornym stopem w każdym środowisku chlorkowym lub najlepszym materiałem dla każdego zakresu temperatur. Został wybrany, ponieważ wiele systemów przemysłowych potrzebuje materiału, który łączy w sobie użyteczną odporność na korozję, dobrą wytrzymałość, niezawodne właściwości produkcyjne i szeroką elastyczność zastosowań.
Bezszwowa konstrukcja dodaje kolejny wymiar specyfikacji. Kiedy projekt wymaga rury bez szwu, proces produkcyjny staje się częścią wymagań materiałowych. Rezultatem jest produkt rurowy bez wzdłużnej spoiny, o wymiarach i stanie powierzchni dobranym zgodnie z zamierzonymi wymaganiami produkcyjnymi i instalacyjnymi.
Dobra praktyka inżynierska opiera się zatem na dopasowaniu materiału w pierwszej kolejności do środowiska usługi, a w drugiej kolejności do formatu produktu. Skład chemiczny cieczy, temperatura, ciśnienie, wymiary, wymagania dotyczące łączenia, obowiązujące normy i potrzeby inspekcji powinny zostać określone przed ostatecznym wyborem.
Dla odbiorców przemysłowych oceniającychBezszwowa rura ze stali nierdzewnej 304, dostarczany asortyment obejmuje średnice zewnętrzne od 6 mm do 89 mm, grubości ścianek od 3 mm do 30 mm i standardowe długości od 3000 mm do 10000 mm, z możliwością przycięcia na wymiar, skośnymi końcami i określonymi opcjami obróbki powierzchni dostępnymi zgodnie z wymaganiami projektu.
Jak można uczynić specyfikację jaśniejszą?
Solidna specyfikacja techniczna powinna umożliwiać identyfikację zamierzonego produktu bez zmuszania dostawcy lub producenta do przyjmowania założeń. Najbardziej przydatne dokumenty łączą aplikację z dokładnymi wymaganiami dotyczącymi materiału i produktu.
- Podaj dokładny gatunek stali nierdzewnej i wszelkie akceptowane równoważne oznaczenia.
- Określ bezszwową konstrukcję, jeśli wymagana jest ta forma produktu.
- Zdefiniuj obowiązującą normę ASTM, ASME, EN lub inną obowiązującą normę.
- Podaj średnicę zewnętrzną, grubość ścianki, długość, tolerancje i przygotowanie końcówek.
- Identyfikacja wymaganej obróbki powierzchni, wykończenia, testowania, kontroli i dokumentacji materiałowej.
- Opisz rzeczywiste środowisko procesu, aby można było ocenić stop pod kątem kompatybilności.
Ten poziom szczegółowości jest szczególnie przydatny w przypadku zamówień międzynarodowych, ponieważ terminologia materiałowa może różnić się w zależności od regionu. Jasne oznaczenia gatunków i normy zmniejszają niejasności i ułatwiają przegląd techniczny przed rozpoczęciem produkcji.
Bezszwowa rura ze stali nierdzewnej 304należy ostatecznie ocenić jako część kompletnego systemu inżynieryjnego. Właściwy gatunek, płynna forma, wymiary, kontrola produkcji i warunki serwisu muszą być ze sobą zgodne. Kiedy tak się stanie, typ 304 może zapewnić niezawodne i wszechstronne rozwiązanie w wielu ogólnych zastosowaniach przemysłowych i komercyjnych.
Potrzebujesz jasnej specyfikacji swojego projektu rur ze stali nierdzewnej?
Podaj wymagany gatunek, średnicę, grubość ścianki, długość, formę produkcyjną, stan powierzchni, przygotowanie końca i środowisko serwisowe, aby można było sprawdzić odpowiednią konfigurację pod kątem wymagań projektu.
Skontaktuj się z namiOstateczny wybór materiału powinien zostać potwierdzony zgodnie z obowiązującymi normami inżynieryjnymi i warunkami świadczenia usług.
