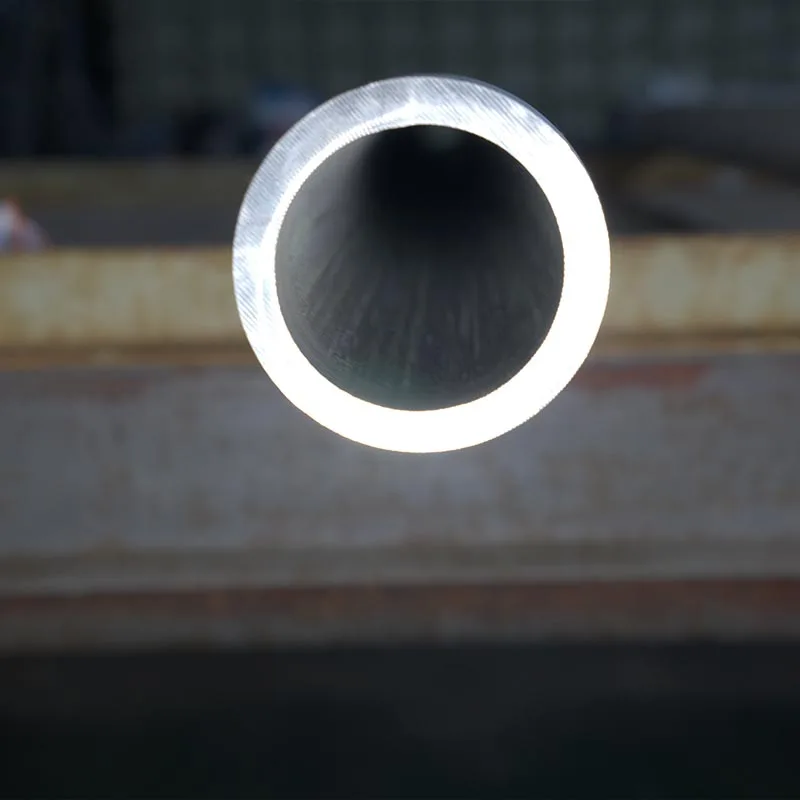

Półwykończona bezszwowa rura ze stopu niklu

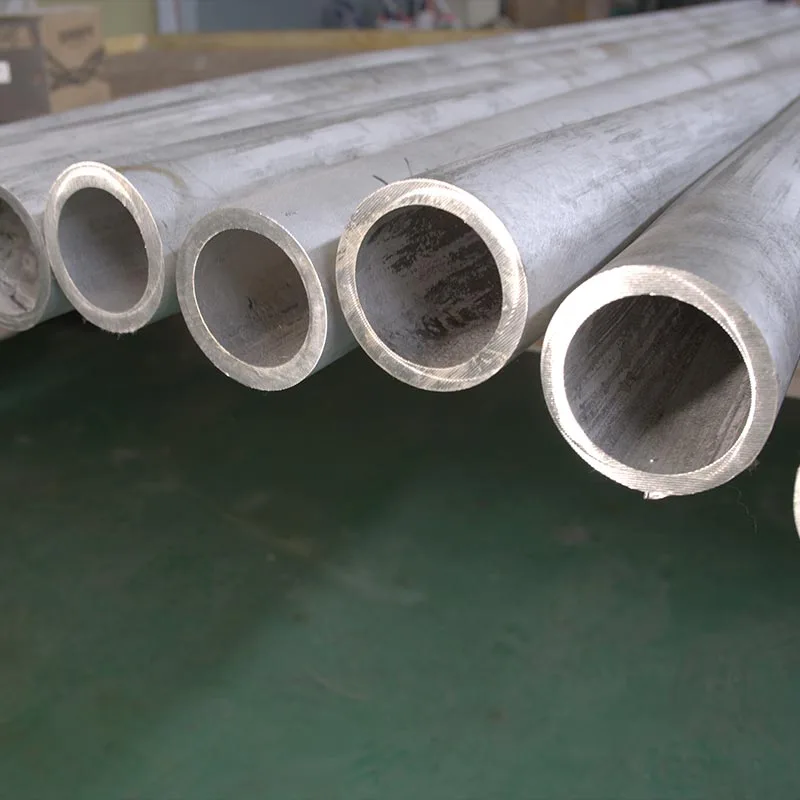

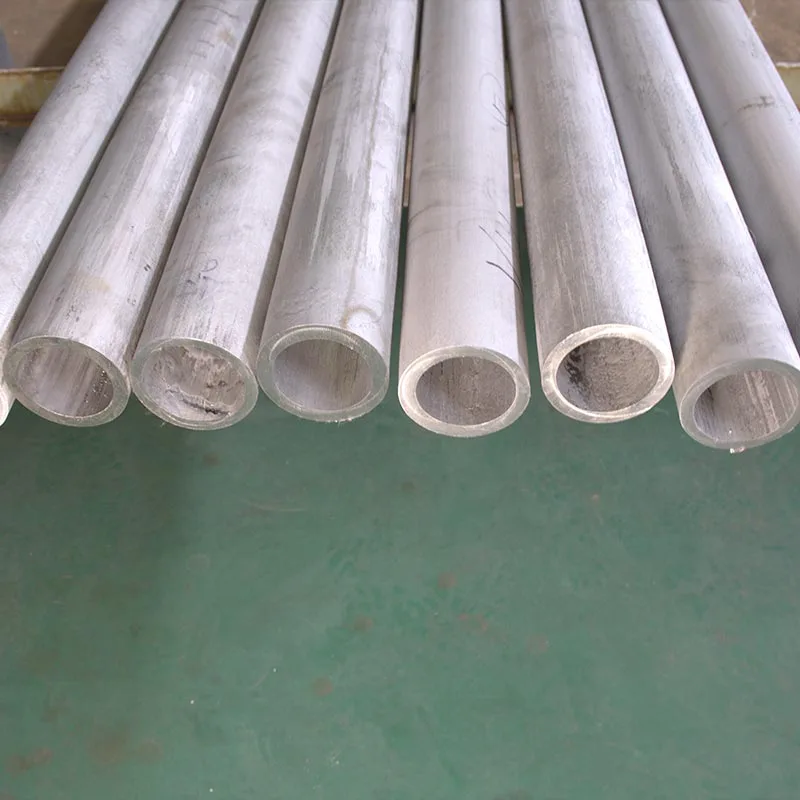

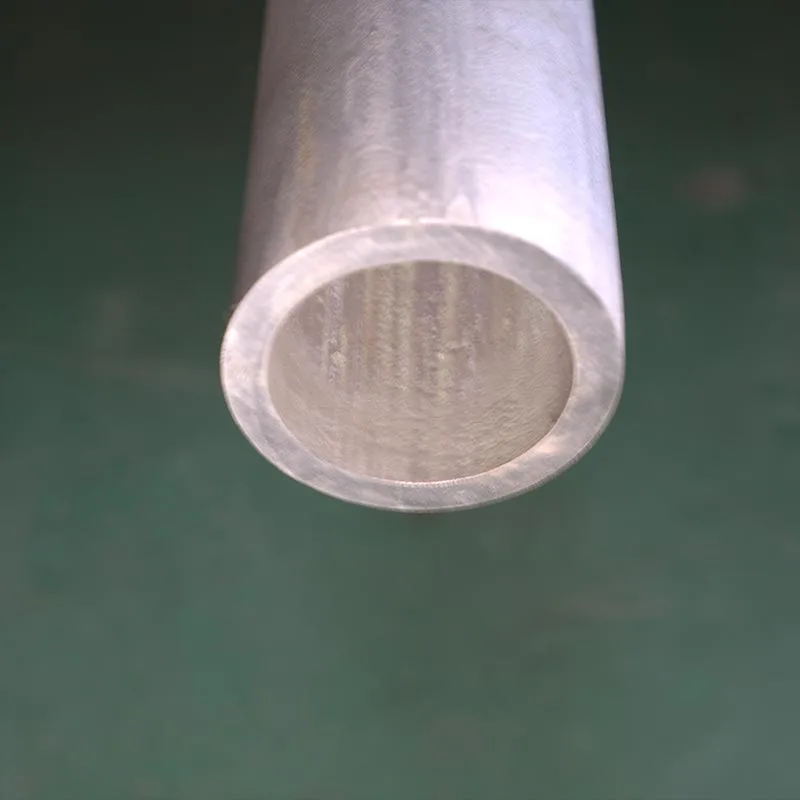

Półwykończona rura bez szwu ze stopu niklu oferowana przez JIALIDA, profesjonalnego producenta w Chinach, jest dostarczana jako wytłaczany na gorąco pusty półfabrykat dla producentów, którzy wykonują toczenie, wytaczanie, wiercenie, wymiarowanie lub inne dalsze czynności obróbka. Półfabrykat produkowany jest z kontrolowanym naddatkiem materiałowym dla ostatecznych wymiarów i tolerancji klienta i wymagań dotyczących powierzchni, a nie jako gotowa rura precyzyjna.

Dostarczamy popularne gatunki stopów niklu, w tym Inconel 625, Inconel 718, Hastelloy C-276, Hastelloy X i Monel 400. Średnica zewnętrzna półfabrykatu, grubość ścianki, długość, naddatek na obróbkę, warunki obróbki cieplnej i wymagania kontrolne można sprawdzić zgodnie z rysunkiem gotowego komponentu. EN 10204 3.1 Certyfikat testu młyna i materiał Dokumentacja dotycząca identyfikowalności może zostać dostarczona zgodnie z wymaganiami potwierdzonego zamówienia.

Ogranicz usuwanie materiału przed obróbką CNC

Stopy niklu są na ogół droższe w obróbce niż zwykłe stale nierdzewne, więc może mieć geometrię wyjściową bezpośredni wpływ na zużycie materiału i obciążenie obróbką. Półwykończona bezszwowa rura zawiera już wymaganego przekroju pustego, co pozwala producentom rozpocząć pracę bliżej geometrii elementu rurowego.

To podejście może być przydatne w przypadku części z głębokimi otworami wewnętrznymi lub stosunkowo cienkimi ściankami, gdzie obróbka ma ten sam kształt z litego pręta okrągłego wymagałoby znacznego wiercenia i wytaczania.

W porównaniu z solidnym okrągłym prętem

• Materiał wewnętrzny nie musi być usuwany z całkowicie stałej części początkowej.
• W przypadku komponentów z dużymi otworami wewnętrznymi może być wymagana mniejsza obróbka.
• Wymiary początkowe można wybrać wokół końcowego rysunku komponentu.

W porównaniu z zgrubnie kutymi wydrążonymi otworami

• Dostarczony kształtownik pusty jest produkowany bezpośrednio jako półfabrykat rurowy.
• Wymiary wyjściowe można uzgodnić przed produkcją.
• Wymagania dotyczące powierzchni i kontroli można określić w ramach zamówienia.

Rzeczywista oszczędność materiału zależy od geometrii komponentu, naddatku na obróbkę, gatunku stopu i późniejszego CNC proces. Gotowy rysunek możemy sprawdzić przy ustalaniu półfabrykatu początkowego.

Dopasuj stop do środowiska pracy

Wybierane są różne stopy niklu ze względu na różne kombinacje odporności na korozję, wytrzymałości i temperatury wymagania. Dlatego też klasę surową należy potwierdzić na podstawie ostatecznej specyfikacji komponentu i usługi warunkach, a nie tylko według nazwy stopu.

Inconel 625

Powszechnie brane pod uwagę w przypadku sprzętu offshore, komponentów odpornych na korozję i zastosowań w procesach chemicznych, gdzie wymagana jest wysoka odporność na korozję.

Inconel 718

Stosowany do komponentów o wysokiej wytrzymałości w turbinach, przemyśle lotniczym i odwiertach, gdzie występuje wytrzymałość i zmęczenie odporność jest ważna.

Hastelloy C-276

Wybrane do wymagających środowisk przetwarzania chemicznego, gdzie wymagana jest odporność na agresywne media korozyjne.

Monel 400

Stosowany do elementów morskich i obsługujących chemikalia, gdzie jest odporność na wodę morską i wiele środowisk redukujących wymagane.

Hastelloy X

Stosowany do wybranych komponentów odpornych na wysoką temperaturę i utlenianie, w tym urządzeń związanych ze spalaniem.

Inne gatunki stopów niklu mogą zostać poddane przeglądowi zgodnie z wymaganą specyfikacją, wykonalnością produkcji i zamówieniem ilość.

Proces produkcyjny

Proces produkcji półfabrykatów rur bez szwu ze stopu niklu obejmuje przygotowanie kęsów na gorąco wytłaczanie, obróbka cieplna, prostowanie, obróbka powierzchni i kontrola. Dokładna trasa zależy od gatunku stopu i potwierdzoną specyfikacją techniczną.

Przygotowanie materiału i kęsów

Jeżeli określono materiał VIM + VAR, rura jest produkowana z odpowiedniego kęsa VIM + VAR. Topnienie Trasę i identyfikację ciepła można udokumentować zgodnie z obowiązującymi wymaganiami zamówienia.

Wytłaczanie na gorąco

Kęs jest podgrzewany i formowany w procesie wytłaczania na gorąco w celu uzyskania geometrii pustej rury. Zapewnia to początkowa średnica zewnętrzna, grubość ścianki i otwór wewnętrzny wymagane do późniejszej obróbki.

Obróbka cieplna i prostowanie

Obróbkę cieplną i prostowanie przeprowadza się zgodnie z odpowiednim stopem i warunkami dostawy. Wymagane stan dostawy należy potwierdzić przed rozpoczęciem produkcji.

Obróbka powierzchniowa

Obróbkę powierzchni można określić zgodnie z zamówieniem. W razie potrzeby można dostarczyć trawione powierzchnie wytłaczane do usuwania tlenku powstającego podczas obróbki na gorąco.

Kontrola i identyfikowalność materiałów

W przypadku przemysłowych półfabrykatów rur ze stopów niklu, identyfikowalność materiału jest ważna, ponieważ półfabrykat może później wejść do obróbka precyzyjna lub proces produkcji kluczowych komponentów. Kontrola i dokumentacja zostały zatem potwierdzone jako część zamówienia, a nie jako odrębna informacja opcjonalna.

Elementy inspekcji

• Kontrola wymiarowa
• Weryfikacja składu chemicznego
• Badanie właściwości mechanicznych
• Kontrola ultradźwiękowa zgodnie z ustalonym wymaganiem
• Testy hydrostatyczne lub pneumatyczne, jeśli określono

Dokumenty dostępne zgodnie z zamówieniem

• EN 10204 3.1 Certyfikat testu młyna
• Możliwość śledzenia liczby cieplnej
• Zapisy z inspekcji
• Dokumentacja produkcyjna wymagana zgodnie z uzgodnioną specyfikacją

Inspekcja strony trzeciej, taka jak SGS, BV lub TUV, może zostać zorganizowana, jeśli jest to wymagane przez kupującego i ujęta w uzgodnionej umowie zakres kontroli.

Zakres dostaw

Dlaczego warto wybrać półwykończoną bezszwową rurę ze stopu niklu JILAIDA?

Koncentruje się na półproduktach ze stopów

Koncentrujemy się na produkcji rur i półproduktów ze stopów na bazie niklu, a produkt jest określony zgodnie z wymaganiami klienta dalszy proces produkcyjny. Pozwala to na omówienie wymiarów początkowych i dokumentacji przed przystąpieniem do montażu zamówienie zostaje wydane.

Koordynacja produkcji i kontroli

Wytłaczanie, wymagania dotyczące obróbki cieplnej, obróbki powierzchni i kontroli można skoordynować w odniesieniu do potwierdzonego stopu i specyfikacja wymiarowa. Dzięki temu wymagania dotyczące produkcji i dokumentacji są zgodne z tą samą kolejnością.

Przegląd techniczny oparty na rysunkach

Klienci mogą dostarczyć ostateczny rysunek komponentu zamiast samodzielnego obliczania półfabrykatu początkowego. Możemy przed wyceną sprawdź wymaganą średnicę zewnętrzną, grubość ścianki, długość i naddatek na obróbkę.

Identyfikowalna dokumentacja materiałowa

EN 10204 3.1 Można dostarczyć certyfikaty testów walcowni i informacje o cieple w celu wsparcia weryfikacji przychodzącego materiału i wewnętrzna identyfikowalność w zakładzie klienta.

Zastosowania obróbki CNC

Komponenty toczące i wytaczające

Pusta geometria początkowa jest odpowiednia do elementów rurowych, które wymagają toczenia zewnętrznego, wytaczania wewnętrznego lub połączenie obu operacji.

Precyzyjne komponenty przemysłowe

Półfabrykaty rur ze stopu niklu można stosować jako materiał wyjściowy do komponentów, w których odporność na korozję i wysoką temperaturę Ostateczna specyfikacja wymaga wydajności lub wytrzymałości mechanicznej.

Części sprzętu morskiego i chemicznego

Wybrane gatunki stopów niklu można stosować na elementy obrabiane narażone na działanie wody morskiej lub agresywnych mediów chemicznych, w zależności od stopu, projektu i mających zastosowanie wymagań serwisowych.

Często zadawane pytania

P1: Jaki jest główny cel półwykończonej rury bez szwu ze stopu niklu?

Jest dostarczany w postaci pustego półwyrobu do późniejszego toczenia, wytaczania, wiercenia, wymiarowania lub innych dalszych czynności przetwarzania, a nie jako gotowa rura precyzyjna.

P2: Dlaczego nie wykonać obróbki elementu z litego pręta?

W przypadku elementów ze znacznym otworem wewnętrznym, półfabrykat rury może zmniejszyć ilość materiału usuwanego podczas obróbka. Rzeczywista korzyść zależy od geometrii końcowego komponentu i trasy obróbki.

P3: Jakie gatunki stopów niklu możesz dostarczyć?

Typowe gatunki obejmują Inconel 625, Inconel 718, Hastelloy C-276, Hastelloy X i Monel 400. Można przeglądać inne gatunki zgodnie ze specyfikacją i wymaganiami produkcyjnymi.

P4: Czy zapewniacie obróbkę CNC?

Dostarczamy półfabrykaty z rur i nie zapewniamy obróbki CNC gotowego elementu. Klienci mogą zatem zakończyć proces końcowego toczenia, wytaczania lub wiercenia zgodnie z własnymi rysunkami i produkcją trasa.

P5: Jaki naddatek na obróbkę należy określić?

Typowy zakres początkowy wynosi 1–3 mm na stronę, ale wymagany naddatek zależy od rozmiaru półfabrykatu, stopu, tolerancji końcowej, wymagania dotyczące powierzchni i metoda obróbki. Ostateczny naddatek należy potwierdzić na podstawie rysunku elementu.

P6: Czy można zapewnić kontrolę i certyfikację materiałową?

Tak. EN 10204 3.1 Certyfikaty testów walcowni, identyfikowalność cieplna i uzgodnione protokoły inspekcji mogą być dostarczone zgodnie z potwierdzone wymagania zamówienia.

P7: Czy możesz przejrzeć gotowy rysunek komponentu przed wyceną?

Tak. Gotowy rysunek można wykorzystać do sprawdzenia odpowiedniej początkowej średnicy zewnętrznej, grubości ścianki, długości i naddatku na obróbkę przed potwierdzeniem pustej specyfikacji.
