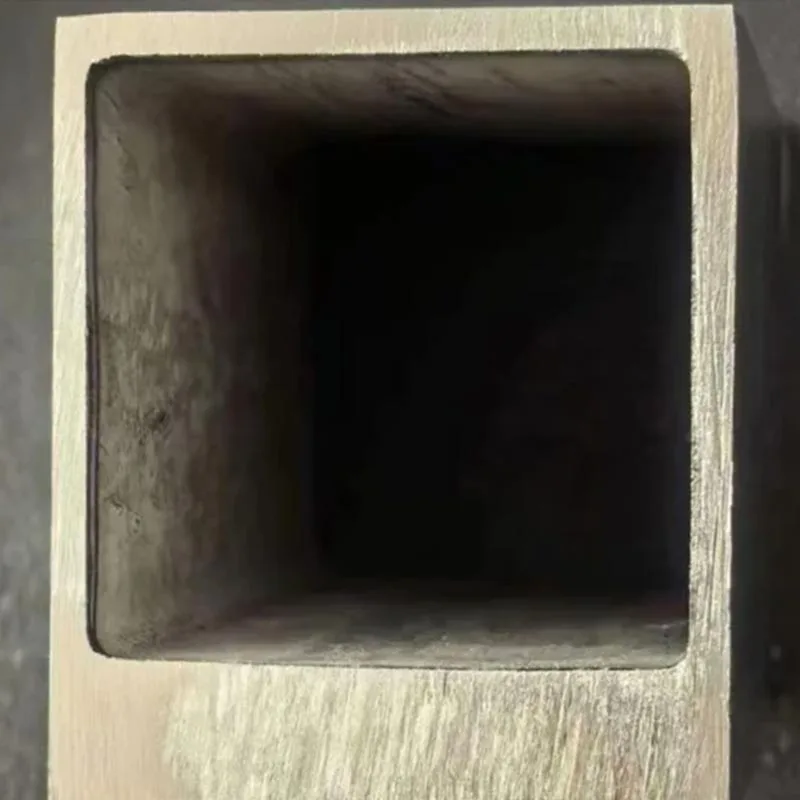

Rury do chłodzenia cieczą centrum danych

Zanurzenie dwufazowe powoduje kondensację dielektryka na schłodzonej powierzchni, podnosząc ciśnienie znamionowe rury. Ogrzewanie tylnych drzwi wymienniki wykorzystują wodę znajdującą się w szafie chłodzonej powietrzem. Dysze chłodzące rozpylają atomizację dielektryka bezpośrednio na chip. JILAIDA, profesjonalny producent w Chinach, wytłacza rury do chłodzenia cieczą centrów danych do niestandardowego przekroju o nierównych ściankach pasuje do dowolnej architektury określonej w projekcie — większość operatorów obsługuje dwóch lub trzech w tej samej hali. Materiał wybór zależy od składu chłodziwa, a nie od architektury: 304 dla zamkniętych pętli z glikolem o niskim stężeniu poniżej 50 °C; 316 dla wyższych stężeń glikolu, podwyższonych temperatur lub płynów dielektrycznych, gdzie mogą wystąpić wżery śladowych chlorków 304 przez tysiące godzin; i stopy niklu – C276, N06625, HC-22 – gdy pętla zawiera lutowany płytowy wymiennik ciepła z miedzią lub aluminium po stronie wtórnej, co stwarza ryzyko galwaniczne.

Każda rura do chłodzenia cieczą centrum danych firmy Ji lai da jest dostarczana z normą EN 10204 3.1 MTC obejmującą chemię, mechanikę właściwości i kontrola wymiarowa; Na żądanie dostępny jest świadek zewnętrzny SGS, BV lub TUV. Zespoły zakupowe źródło bezpośrednio od chińskiego producenta na warunkach FOB, CIF lub DDP — bez znaczników firmy handlowej, bezpośrednio z fabryki ceny, wykonalność oprzyrządowania oraz pisemna wycena zostały zwrócone tego samego dnia roboczego. Prześlij swój rysunek przekroju, specyfikację chłodziwa i termin dostawy do Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. w celu uzyskania wyceny.

Skład chemiczny chłodziwa wpływa na decyzję dotyczącą materiału

Skład chłodziwa decyduje o stopie, a nie o architekturze. Dopływa czysta woda dejonizowana zawierająca 10–30% glikolu propylenowego 304, jeśli pętla pozostanie szczelna, a inhibitor zostanie utrzymany. Zwiększ poziom glikolu powyżej 40% lub temperatury powyżej 50°C i 316 to bezpieczniejsza specyfikacja — zawarty w niej 2% molibdenu jest odporny na wżery podczas degradacji glikolu. Płyny dielektryczne, takie jak Novec 7100 są łagodne pod względem chemicznym, ale z czasem wypłukują ślady chlorków z pozostałości środków czyszczących; 316 zamyka to ryzyko. Gdzie A lutowany płytowy wymiennik ciepła po stronie wtórnej wprowadza miedź lub aluminium, ryzyko galwaniczne powoduje zmianę specyfikacji na nikiel stopy — C276, N06625, HC-22 — a Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. wytłacza je w tym samym profil o nierównej ścianie na niestandardowym biegu.

Wewnątrz pętli: od rozdzielacza stojaków do wieży chłodniczej

Pętla chłodząca rozdziela się w jednostce dystrybucji płynu chłodzącego (CDU). Po stronie wtórnej — kolektor stojakowy do CDU — temperatury wahają się w granicach 25–40°C, ciśnienia są umiarkowane, a rozkład przepływu zapewnia rura. Po stronie pierwotnej — CDU do agregat chłodniczy lub wieża chłodnicza — temperatury spadają do 5–15 °C, ciśnienia są wyższe, a rura przenosi pełne obciążenie cieplne. Rury chłodzenia cieczą centrum danych po każdej stronie wymagają innej ścianki, stopu i MTC. Określenie obu w jednej części numeracja to najczęstszy błąd kupującego: strona wtórna zazwyczaj chce 304 o przekroju 3,3 / 3,3 / 3,3 / 13 mm, strona pierwotna chce 316 z grubszą ścianką podstawy i węższą współśrodkowością otworu. Źródło obu z Ji lai da w: a pojedyncze zamówienie, aby uniknąć opóźnień w dostawach.

Prawdziwe zapytanie ofertowe i jak wyglądało

Singapurski operator kolokacji przesłał poniższe zapytanie dotyczące brzegowego centrum danych o mocy 5 MW w Johor Bahru. Wymiana pokazuje w jaki sposób zamówienie na rury do chłodzenia cieczą w centrum danych przechodzi z zapytania ofertowego do zamówienia zakupu w naszej fabryce.

Kupujący (Singapur, operator kolokacji): „5 MW Edge DC w Johor — jednofazowe zanurzenie z Novec 7100 na rzędy o dużej gęstości, w standardzie płyta zimna. Jeden profil czy specyfikacja osobno? Zanurzenie w temperaturze 40°C, płyta zimna w temperaturze 25/35 °C, 15% PG. Wymagane MTC zgodnie z EN 10204, trawione i pasywowane. Cytat 1200 m, podział 60/40, CIF Pasir Gudang.”

Odpowiedź:„Specyfikacja osobno — średnica zewnętrzna i ściana różnią się. Płyta zimna: 304, średnica zewnętrzna 25 mm, ściany 3,3 / 3,3 / 3,3 / 13 mm, trawiona, MTC 3.1, 800 m w magazynie. Zanurzenie: 316 — ślad chlorku w dołach Novec 304, 2% Mo zamyka to. OD 28 mm, Ra 0,8 µm, 6-tygodniowe prowadzenie na 400 m. Oba statki CIF Pasir Gudang w jednym 40 HC. Zapytanie ofertowe → wycena → PO w ciągu 5 dni roboczych.”

Kupujący:„Dwie wizyty kontrolne. Czy wystarczy MTC, czy też potrzebujemy świadka strony trzeciej po stronie zanurzenia? Ponadto w zbiornikach zanurzeniowych widać śladowe ilości miedzi z lutowania wymienników ciepła – czy to zmienia zalecenia dotyczące stopu?”

Odpowiedź:„W przypadku standardowego MTC nie jest wymagana firma trzecia, ale na żądanie dostępna jest firma SGS lub BV. W przypadku miedzi — tak, to zmienia rzeczy. Jony miedzi z 316 tworzą ogniwo galwaniczne. Przenieś zanurzenie do C276 lub N06625, tej samej ściany i Ra. Wyższy koszt za metr, ale para miedzi i stali nierdzewnej została usunięta. Wyślij zaktualizowane zapytanie ofertowe, wycena poprawiona tego samego dnia.

Pięć architektur, dwie strony CDU, jeden cytat. Wyślij rysunek przekroju poprzecznego, specyfikację chłodziwa po każdej stronie pętli, i docelowy termin dostawy — Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. zwraca pisemną wykonalność oprzyrządowania oferta cenowa i czas realizacji tego samego dnia roboczego, bezpośrednio z fabryki w Chinach w ramach FOB, CIF lub DDP.
